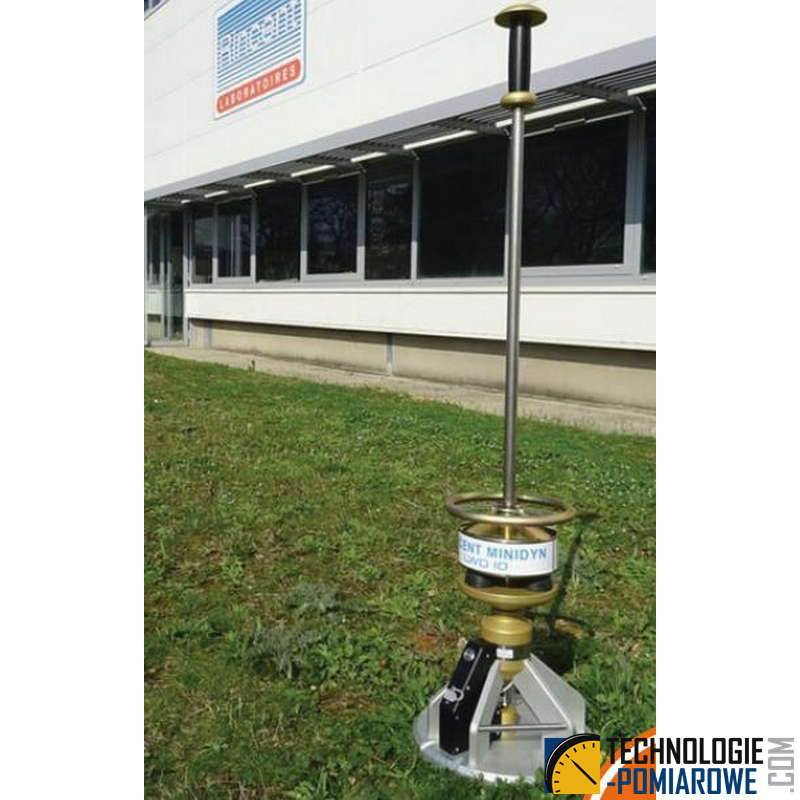

Lekka płyta dynamiczna

Lekka płyta dynamiczna do badania zagęszczenia gruntu to przenośna wersja płyty dynamicznej. Lekka płyta dynamiczna to pomiarowe urządzenie geotechniczne wykorzystywane do oceny właściwości mechanicznych gruntów oraz warstw konstrukcyjnych nawierzchni drogowych, do badanie zagęszczenia i nośności gruntu.

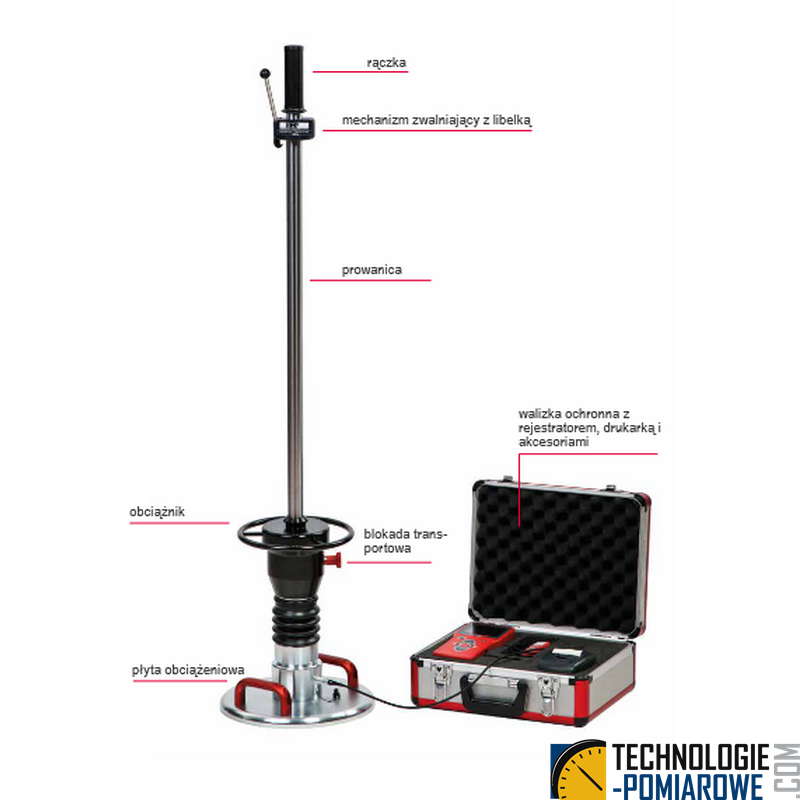

Budowa lekkiej płyty dynamicznej

To przenośne urządzenie pomiarowe, składające się z kilku kluczowych elementów:

• Płyta obciążająca o średnicy zazwyczaj 300 mm, którą umieszcza się bezpośrednio na badanej powierzchni gruntu.

• Masa uderzeniowa (udarowa) o określonym ciężarze, która spadając z ustalonej wysokości, generuje impuls obciążeniowy na płytę.

• Czujnik przemieszczeń (akcelerometr), który mierzy ugięcie gruntu pod wpływem obciążenia dynamicznego.

• Jednostka sterująca z wbudowanym oprogramowaniem, która przetwarza dane i oblicza dynamiczny moduł odkształcenia Evd.

Zasada pomiaru lekką płytą dynimiczną

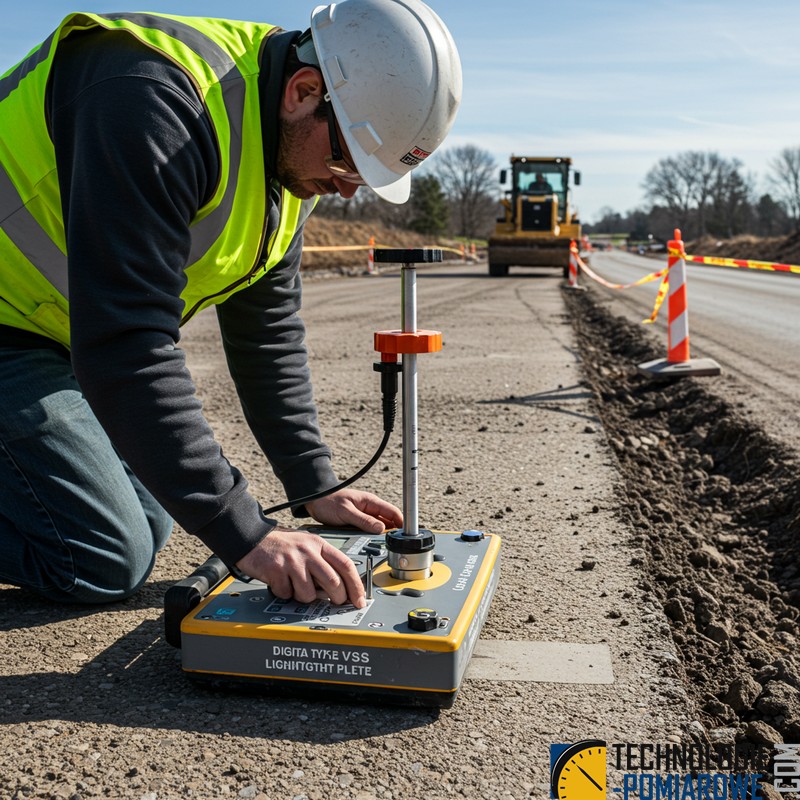

Proces badania płytą LWD VSS jest prosty:

1. Przygotowanie powierzchni: Badane miejsce powinno być oczyszczone z luźnych elementów i wyrównane.

2. Ustawienie płyty: Płytę umieszcza się na gruncie, dbając o jej stabilne położenie.

3. Wykonanie uderzeń wstępnych: Kilka pierwszych uderzeń masy uderzeniowej pozwala na ustabilizowanie kontaktu między płytą a podłożem.

4. Pomiary: Następnie wykonuje się serię uderzeń pomiarowych, podczas których urządzenie rejestruje ugięcia gruntu.

5. Analiza wyników: Na podstawie zarejestrowanych danych jednostka sterująca oblicza wartość Evd, która informuje o stopniu zagęszczenia i nośności gruntu.



Zalety lekkiej płyty dynamicznej

• Szybkość i mobilność: Dzięki niewielkim rozmiarom i wadze (zazwyczaj całość waży około 15-20 kg), badania można przeprowadzać szybko i w wielu miejscach w krótkim czasie.

• Prosta obsługa: Nie wymaga specjalistycznego szkolenia ani dodatkowego sprzętu – jeden operator jest w stanie przeprowadzić badanie samodzielnie.

• Wszechstronność: Idealnie nadaje się do kontroli zagęszczenia warstw podbudowy, nasypów, wykopów, a także trudnodostępnych miejsc, gdzie ciężki sprzęt nie ma dostępu.

• Dokładność: Choć wyniki odnoszą się głównie do warstwy powierzchniowej (do około 0,5 m głębokości), są wystarczające dla większości zastosowań w inżynierii lądowej.

Zastosowania w praktyce

• Budowa dróg i autostrad: Kontrola jakości poszczególnych warstw konstrukcyjnych, takich jak podbudowy czy warstwy mrozoochronne.

• Roboty ziemne: Sprawdzanie zagęszczenia nasypów, skarp, wałów przeciwpowodziowych.

• Prace przy budowie infrastruktury kolejowej: Ocena nośności podtorza czy peronów.

• Budownictwo kubaturowe: Kontrola zagęszczenia podłoża pod fundamenty budynków, posadzki magazynowe czy hale przemysłowe.

Metodologia badania zagęszczenia gruntu

Badanie lekką płytą dynamiczną opiera się na normach i wytycznych, takich jak np. niemiecka norma TP BF-StB Part B 8.3.

Dynamiczny moduł odkształcenia $E_{v\mathrm{d }}$oblicza się według następującego wzoru:

gdzie:

• $pp$ – ciśnienie wywierane przez płytę dynamiczną, określane jako $p={\displaystyle \frac{F}{A}}$,

  • $F$ oznacza przyłożoną siłę dynamiczną,

  • $A$ to powierzchnia styku płyty (dla płyty o średnicy $dd$: $A={\displaystyle \frac{\pi d^2}{4}}$;

• $d$ – średnica płyty dynamicznej;

• $\mathrm{\Delta }s$ – zmierzona wartość osiadania (ugięcia) wywołanego obciążeniem dynamicznym.

Przyjęty wzór uwzględnia zasadniczy mechanizm działania badania lekką płytą dynamiczną – stosunek przyłożonego ciśnienia do względnego ugięcia (przy założeniu, że ugięcie rośnie wraz ze wzrostem obciążenia) pozwala na wyznaczenie efektywności przenoszenia naprężeń przez podłoże. W praktyce, dokładność metody zależy również od precyzyjnego określenia parametrów pomiarowych, w szczególności powierzchni styku płyty oraz warunków, w których przeprowadza się badanie. Normy oraz wytyczne (takie jak niemiecka norma TP BF-StB Part B 8.3) mogą wprowadzać dodatkowe zalecenia dotyczące sposobu doboru parametrów i interpretacji wyników, jednak podstawowy wzór pozostaje właśnie taki, jak przedstawiono powyżej.

Ciekawostki i rozwój technologii

• Integracja z technologią GPS: Nowoczesne urządzenia wyposażone są w moduły GPS, co pozwala na precyzyjne mapowanie wyników i tworzenie dokumentacji geotechnicznej w czasie rzeczywistym.

• Bezprzewodowa transmisja danych: Dzięki łączności Bluetooth czy Wi-Fi, wyniki mogą być natychmiast przesyłane do biura, gdzie specjaliści analizują je na bieżąco.

• Rozszerzone możliwości analizy: Oprogramowanie umożliwia nie tylko obliczenie Evd, ale także przeprowadzenie statystycznej analizy wyników z wielu pomiarów.

Zalecenia i uwagi

• Wpływ warunków atmosferycznych: Wilgotność gruntu może znacząco wpływać na wyniki, dlatego warto uwzględnić warunki pogodowe podczas interpretacji danych.

• Kalibracja i konserwacja: Regularna kalibracja urządzenia oraz dbałość o stan techniczny są kluczowe dla uzyskania wiarygodnych wyników.

• Ograniczenia metody: Lekka płyta dynamiczna bada głównie górną warstwę gruntu – dla głębszych analiz konieczne mogą być inne metody, takie jak badania płytą statyczną czy sondowania CPT.

Płyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni. Działają na zasadzie dynamicznego obciążenia płyty o określonej masie i powierzchni, co pozwala na precyzyjne określenie parametrów takich jak:

• Moduł odkształcenia dynamicznego (Evd): Informuje o sztywności gruntu i jego zdolności do przenoszenia obciążeń dynamicznych.

• Wskaźnik zagęszczenia: Ocenia stopień zagęszczenia gruntu w porównaniu z jego maksymalnym zagęszczeniem laboratoryjnym.

• Nośność podłoża: Określa zdolność gruntu do przenoszenia obciążeń bez nadmiernych odkształceń.

Płyty dynamiczne są szeroko stosowane w budownictwie drogowym, kolejowym oraz przy pracach ziemnych, takich jak kontrola jakości zagęszczenia nasypów, fundamentów czy warstw podbudowy. Dzięki swojej mobilności i szybkości działania umożliwiają przeprowadzanie pomiarów w trudno dostępnych miejscach.
