Płyty dynamiczne
Płyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni. Działają na zasadzie dynamicznego obciążenia płyty o określonej masie i powierzchni, co pozwala na precyzyjne określenie parametrów takich jak:
-
Moduł odkształcenia dynamicznego (Evd): Informuje o sztywności gruntu i jego zdolności do przenoszenia obciążeń dynamicznych.
-
Wskaźnik zagęszczenia: Ocenia stopień zagęszczenia gruntu w porównaniu z jego maksymalnym zagęszczeniem laboratoryjnym.
-
Nośność podłoża: Określa zdolność gruntu do przenoszenia obciążeń bez nadmiernych odkształceń.
Płyty dynamiczne są szeroko stosowane w budownictwie drogowym, kolejowym oraz przy pracach ziemnych, takich jak kontrola jakości zagęszczenia nasypów, fundamentów czy warstw podbudowy. Dzięki swojej mobilności i szybkości działania umożliwiają przeprowadzanie pomiarów w trudno dostępnych miejscach.
Rodzaje płyt dynamicznych
-
Dynamiczny test obciążenia płyty (ang. Dynamic Plate Load Test, DPLT):
-
Zasada działania: Na powierzchnię badanej płyty (najczęściej metalowej o znanej powierzchni) spada ciężar z określonej wysokości. Każde uderzenie powoduje niewielkie osiadanie płyty, które jest rejestrowane.
-
Zastosowanie: Umożliwia ocenę nośności gruntu, wyznaczenie dynamicznego modułu sprężystości oraz wstępną charakterystykę gruntów przed ostatecznym projektowaniem fundamentów.
-
-
Dynamic Cone Penetrometer (DCP):
-
Zasada działania: Choć różni się kształtem i sposobem pracy od klasycznej płyty, DCP wykorzystuje podobną ideę – dynamiczne uderzenia wykonane przy pomocy spadającego ciężaru do penetrowania gruntów. Pomiar liczby uderzeń potrzebnych do osiągnięcia określonej penetracji koreluje z właściwościami gruntu.
-
Zastosowanie: Szybkie badanie warstw gruntowych oraz ocena zagęszczenia i nośności gruntu na miejscu.
-
-
Falling Weight Deflectometer (FWD):
-
Zasada działania: Urządzenie generuje impulsowe obciążenie na określonej płycie umieszczonej na nawierzchni drogi. Za pomocą czujników mierzy się deflekcje w kilku punktach, co umożliwia identyfikację właściwości warstw konstrukcyjnych drogi.
-
Zastosowanie: Stosowane głównie w inżynierii drogowej do oceny stanu technicznego nawierzchni oraz jakości podbudowy.
-
-

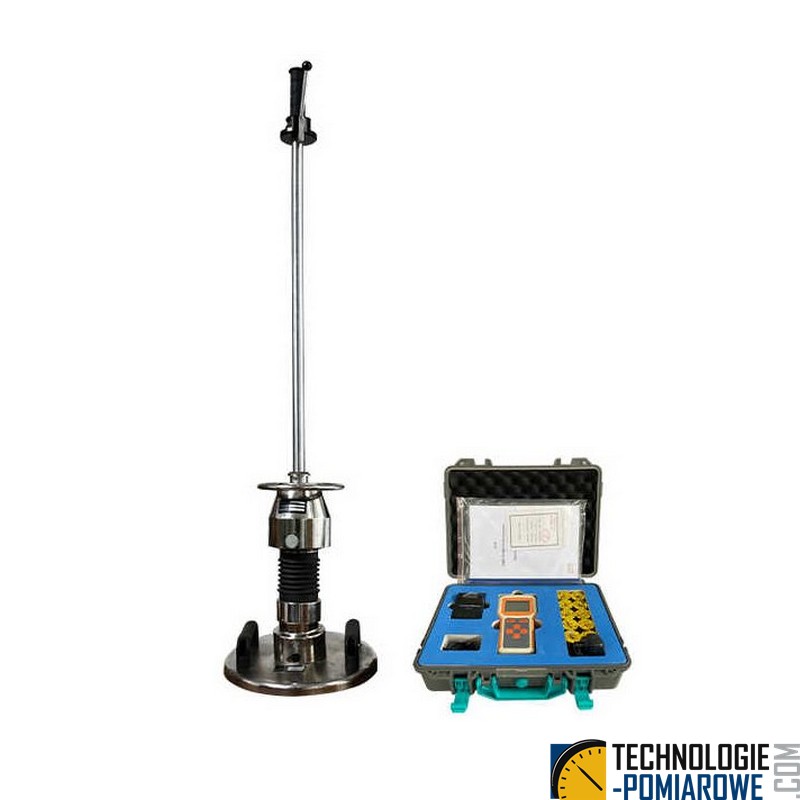

Light Weight Deflectometer (Płyta LWD VSS):
-
Zasada działania: Lekka płyta dynamiczna podobnie jak FWD, ale przeznaczony do badań na mniejszych obszarach lub przy mniejszych ciężarach – umożliwia szybkie badania wybranych odcinków bez konieczności przeprowadzania pełnych testów FWD.
-
Zastosowanie: Często stosowany w badaniach jakościowych przy mniejszych projektach lub przy diagnozowaniu lokalnych problemów.
-

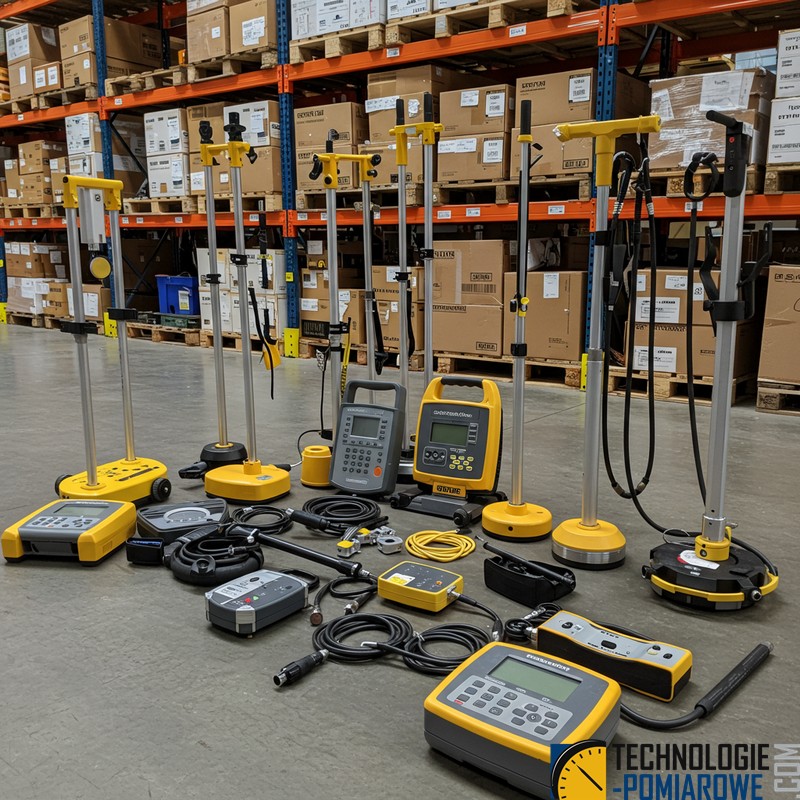

Wybrane płyty:
-
Sytuacje stosowania
-
Projektowanie fundamentów: Dynamiczny test obciążenia płyty umożliwia określenie nośności gruntu, co jest kluczowe przy projektowaniu fundamentów budynków, mostów lub innych konstrukcji inżynieryjnych.
-
Badania zagęszczenia gruntów: W budownictwie drogowym czy przy remontach nasypów, szybkie badania dynamiczne pozwalają na kontrolę zagęszczenia podłoża, co wpływa bezpośrednio na trwałość nawierzchni.
-
Ocena stanu nawierzchni drogowych: FWD oraz LWD są szeroko stosowane przy monitorowaniu stanu technicznego dróg, gdzie poprzez analizę defleksji można wykryć obszary narażone na uszkodzenia lub osłabienie konstrukcji.
-
Diagnostyka terenów wymagających weryfikacji geotechnicznej: Wstępne badania gruntu przed inwestycją pozwalają ocenić jego właściwości i zaprojektować odpowiednie metody stabilizacji lub poprawy parametrów gruntowych.
Typowe parametry
Poniższa tabela przedstawia przykładowe parametry istotne przy stosowaniu płyt dynamicznych:
| Parametr | Typowy zakres / Wartość | Uwagi |
|---|---|---|
| Powierzchnia płyty | 0,1 – 0,5 m² | Zależna od rodzaju badanej aplikacji |
| Masa spadającego ciężaru | 50 – 100 kg (czasem więcej) | Określona przez standard metody testowania |
| Wysokość spadania | ~1 m (może wynosić od 0,7 do 1,2 m) | Ustalona dla uzyskania odpowiedniej energii impulsu |
| Energia impulsu | Kilkaset do kilku tysięcy dżuli | Obliczana jako masa x g x wysokość spadania |
| Osiadanie płyty po uderzeniu | Kilka milimetrów | Precyzyjnie mierzone, często rejestrowane cyfrowo |
| Liczba uderzeń na jednostkę osiadania | Zależna od warunków gruntu i zastosowanej korelacji | Wartość służąca do określenia wskaźnika zagęszczenia gruntu |
Parametry te mogą się różnić w zależności od konkretnej metodyki stosowanej na miejscu oraz norm i standardów obowiązujących w danym kraju czy instytucji.
Płyty dynamiczne stanowią nieocenione narzędzie w geotechnice oraz inżynierii lądowej. Pozwalają na szybkie, mobilne i stosunkowo niedrogie badanie właściwości gruntu oraz warstw konstrukcyjnych, co jest kluczowe przy projektowaniu fundamentów, stabilizacji nawierzchni drogowych czy ocenie stanu budowli. W zależności od specyfiki projektu wybiera się odpowiednią metodę – od klasycznego dynamicznego testu obciążenia płyty, przez dynamiczny penetrometr, aż po FWD czy LWD.
Płyta do badania zagęszczenia gruntu jest narzędziem stosowanym w inżynierii geotechnicznej do oceny nośności oraz stopnia zagęszczenia podłoża gruntowego i warstw konstrukcyjnych nawierzchni drogowych. Badanie to jest kluczowe w kontroli jakości robót ziemnych, zapewniając odpowiednie parametry wytrzymałościowe i trwałość konstrukcji budowlanych. Najczęściej stosowana jest płyta typu lekkiego, tzw. lekka płyta dynamiczna.
