Wykonanie badania georadarem

Wykonujemy badania georadarem obiektów pod powierzchnią ziemi, betonu i wewnątrz innych struktur i konstrukcji. Badania geoskanerowe realizujemy na terenie całej Polski.

Georadary stosowane do skanowania obiektów podziemnych:

• Georadar jednokanałowy 2D - Leica - DS2000 (250 MHz + 700 MHz) - maksymalna głębokość badania georadarem 2D to 6 do 7 metrów
• Georadar wielokanałowy 3D – IDS Georadar - Stream C (600 MHz) - maksymalna głębokość badania georadarem D3 to 3 metry
• Georadar jednokanałowy 2D/3D – IDS Georadar - C Thrue (2000 MHz)

Georadary stosowane do badania obiektów betonowych i żelbetowych

• Georadar o wysokiej rozdzielczościm C Thrue - maksymalna grubość badanego betonu do 1 m

Georadary do badania gruntu i konstrukcji betonowych

Georadary stosowane przez TECHNOLOGIE-BUDOWLANE.COM do wykrywania obiektów pod powierzchnią gruntu i betonu

Skanowanie georadarowe 2D georadarem Leica DS2000

• Szybkie wykrywanie obiektów z interpretacją na bieżąco
• Wykrywanie ukrytych obiektów metalicznych i niemetalicznych
• Wykrywanie murów, diagnostyka podbudowy itp
• Wykrywanie potencjalnych mogił, grobów, wykopów, tuneli itd.

Poniżej - przykład geoskanowania 2D - wykryte pod ziemią mury zabytkowego obiektu

Skanowanie georadarowe 3D Georadarem Stream C

• Wysokorozdzielcze skanowanie z rozdzielczością ~4 cm x 4 cm
• Wysoka dokładność i szczegółowość wykrytych obiektów
• Wysoka dokładność wykrywanych obiektów ze względu na gęste pokrycie terenu skanami
• Wykrywanie obiektów metalicznych i niemetalicznych
• Wykrywanie obiektów i stref przestrzennie różniących się od otoczenia, wykopy, mury, pustki, rury, kable itp.
• Wielkoskalowe poszukiwania, obiektów, ciał, mogił
• Możliwość skanowania dużych powierzchni w krótkim czasie
• Dysponujemy zintegrowanym systemem z traktorem

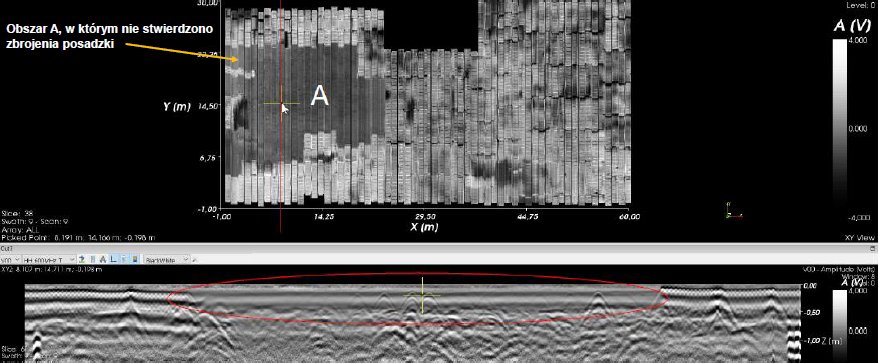

Poniżej - przykład geoskanowania 3D - analiza konstrukcji posadzki betonowej o złożonej strukturze

Badanie struktury posadzki przemysłowej w celu oszacowania jej wytrzymałości i możliwości dociążenia. Badaniem uzupełniającym do badania geoskanerem w przypadku posadzki jest zazwyczaj pomiar sklerometryczny młotkiem schmidta - badanie wytrzymałości betonu

Badania georadarowe, znane również jako GPR (od ang. Ground Penetrating Radar), to nieinwazyjna metoda geofizyczna, która wykorzystuje fale elektromagnetyczne do badania struktur podziemnych. Pozwala na lokalizację obiektów, identyfikację warstw geologicznych oraz ocenę stanu infrastruktury bez konieczności wykonywania wykopów.

Zasada działania georadaru

Georadar emituje impulsy fal elektromagnetycznych o wysokiej częstotliwości w głąb ziemi za pomocą anteny nadawczej. Fale te rozchodzą się w gruncie i odbijają od granic ośrodków o różnych właściwościach elektrycznych (np. granica między warstwami gruntu, obiekt metalowy, pustka). Antena odbiorcza rejestruje te odbicia, a urządzenie przetwarza je na obraz, zwany georadarogramem. Analiza georadarogramu pozwala na interpretację struktury podziemnej.

Zastosowania badań georadarowych

Badania georadarowe znajdują szerokie zastosowanie w wielu dziedzinach, m.in.:

• Geologia i geotechnika:
  • Identyfikacja warstw geologicznych i ich głębokości.
  • Wykrywanie pustek, kawern i uskoków.
  • Badanie gruntów pod budowę.
  • Monitorowanie zmian w gruncie (np. osuwiska).
• Archeologia:
  • Lokalizacja obiektów archeologicznych (np. fundamenty budynków, groby).
  • Badanie stanowisk archeologicznych bez naruszania ich struktury.
• Inżynieria lądowa i wodna:
  • Lokalizacja podziemnej infrastruktury (rury, kable, tunele).
  • Badanie stanu dróg, mostów i budowli hydrotechnicznych.
  • Wykrywanie nieszczelności w zbiornikach i rurociągach.
• Ochrona środowiska:
  • Monitorowanie zanieczyszczeń gruntu.
  • Badanie składowisk odpadów.
• Górnictwo:
  • Lokalizacja złóż surowców mineralnych.
  • Badanie stateczności wyrobisk górniczych.

Zalety badań georadarowych

• Nieniszczący charakter: Badania nie wymagają wykonywania wykopów, co minimalizuje ingerencję w teren.
• Szybkość: Pomiary są wykonywane stosunkowo szybko, co pozwala na zebranie dużej ilości danych w krótkim czasie.
• Mobilność: Urządzenia georadarowe są przenośne, co umożliwia ich stosowanie w różnych warunkach terenowych.
• Wysoka rozdzielczość: Możliwość uzyskania szczegółowych obrazów struktur podziemnych.

Ograniczenia badań georadarowych

• Wpływ przewodności gruntu: Grunt o wysokiej przewodności (np. glina, grunt zasolony) może tłumić fale elektromagnetyczne, ograniczając głębokość penetracji.
• Interpretacja danych: Analiza georadarogramów wymaga doświadczenia i wiedzy geofizycznej.
• Rozdzielczość: Rozdzielczość obrazu zależy od częstotliwości użytej anteny i właściwości gruntu.

Badania georadarowe są skutecznym narzędziem do badania struktur podziemnych w sposób nieniszczący. Ich szerokie zastosowanie w różnych dziedzinach sprawia, że są one coraz częściej wykorzystywane w badaniach geologicznych, inżynierskich, archeologicznych i środowiskowych.
