Oznaczanie klasy betonu metodą sklerometryczną

Oznaczanie klasy betonu metodą sklerometryczną jest metodą nieniszczącą, pozwalającą na szybką ocenę twardości powierzchniowej betonu, a co za tym idzie, na przybliżone oszacowanie jego wytrzymałości na ściskanie. Nie jest to metoda dająca tak precyzyjne wyniki jak badania laboratoryjne na próbkach, ale jest bardzo przydatna do wstępnej oceny stanu konstrukcji betonowych oraz w oznaczeniu klasy betonu.

Na czym polega metoda sklerometryczna?

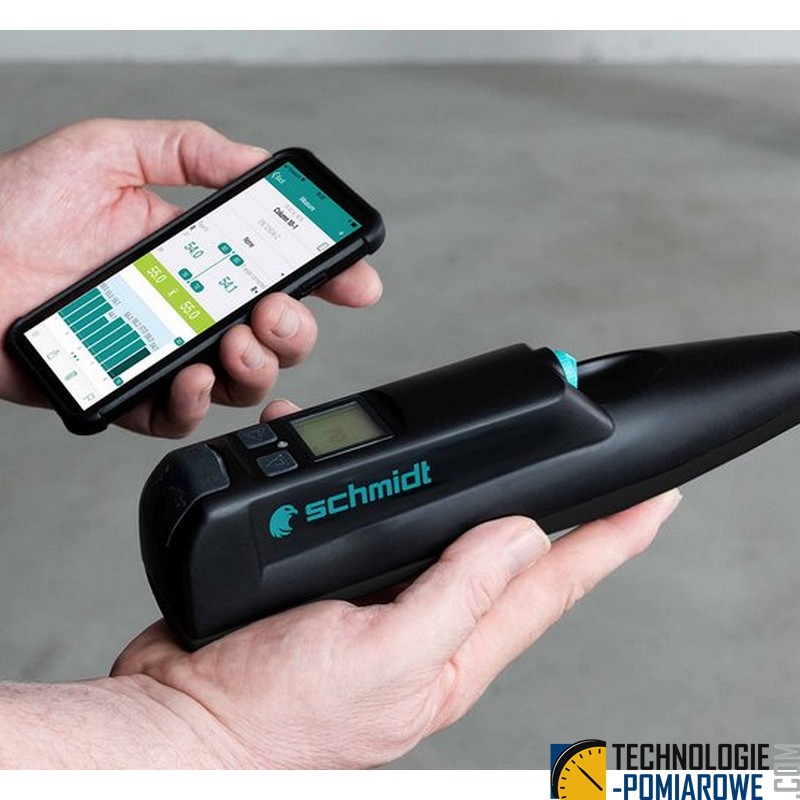

Metoda ta wykorzystuje urządzenie zwane sklerometrem, potocznie nazywane młotkiem Schmidta. Działa ono na zasadzie pomiaru odskoku stalowego trzpienia uderzającego z określoną siłą w powierzchnię betonu. Im twardsza powierzchnia, tym większy odskok trzpienia. Wielkość odskoku jest mierzona na skali sklerometru i wyrażana w jednostkach bezwymiarowych.

Oznaczanie klasy betonu odnosi się do określania jego wytrzymałości na ściskanie, co jest kluczowym parametrem przy projektowaniu i budowie konstrukcji. Obecnie stosuje się normy europejskie, które zastąpiły starsze oznaczenia.

Aktualne oznaczanie (norma europejska):

• Litera "C": Oznacza beton zwykły (ang. concrete). Dla betonu lekkiego używa się liter "LC".
• Dwie liczby (np. C20/25): Odnoszą się do wytrzymałości na ściskanie betonu, mierzonej w megapaskalach (MPa).
  • Pierwsza liczba (np. 20) oznacza wytrzymałość charakterystyczną na ściskanie, określaną na próbkach walcowych.
  • Druga liczba (np. 25) oznacza wytrzymałość charakterystyczną na ściskanie, określaną na próbkach sześciennych.

Przykłady oznaczeń i ich interpretacja:

• C20/25: Beton o wytrzymałości 20 MPa na próbkach walcowych i 25 MPa na próbkach sześciennych.
• C30/37: Beton o wytrzymałości 30 MPa na próbkach walcowych i 37 MPa na próbkach sześciennych.
• LC12/13: Beton lekki o wytrzymałości 12 MPa na próbkach walcowych i 13 MPa na próbkach sześciennych.

Do oznaczenia klasy betonu metodą sklerometryczną wykorzystuje się tzw. korelację sklerometryczną, czyli zależność między wartościami twardości powierzchni betonu a jego wytrzymałością na ściskanie. Ta korelacja może być wyznaczona dla konkretnej mieszanki betonowej i konkretnych warunków wykonania betonu, takich jak czas pielęgnacji, warunki wilgotnościowe itp.

Oznaczenie klasy betonu za pomocą sklerometru wymaga kalibracji przyrządu i przeprowadzenia serii pomiarów na badanych elementach betonowych. Następnie wyniki pomiarów należy porównać z wartościami korelacji sklerometrycznej, aby określić przybliżoną klasę betonu.

Należy jednak pamiętać, że oznaczenie klasy betonu metodą sklerometryczną jest tylko przybliżone i może być obarczone pewnym błędem. Dlatego wartości uzyskane tą metodą powinny być potwierdzone przez badania laboratoryjne, takie jak badanie wytrzymałości betonu na ściskanie.

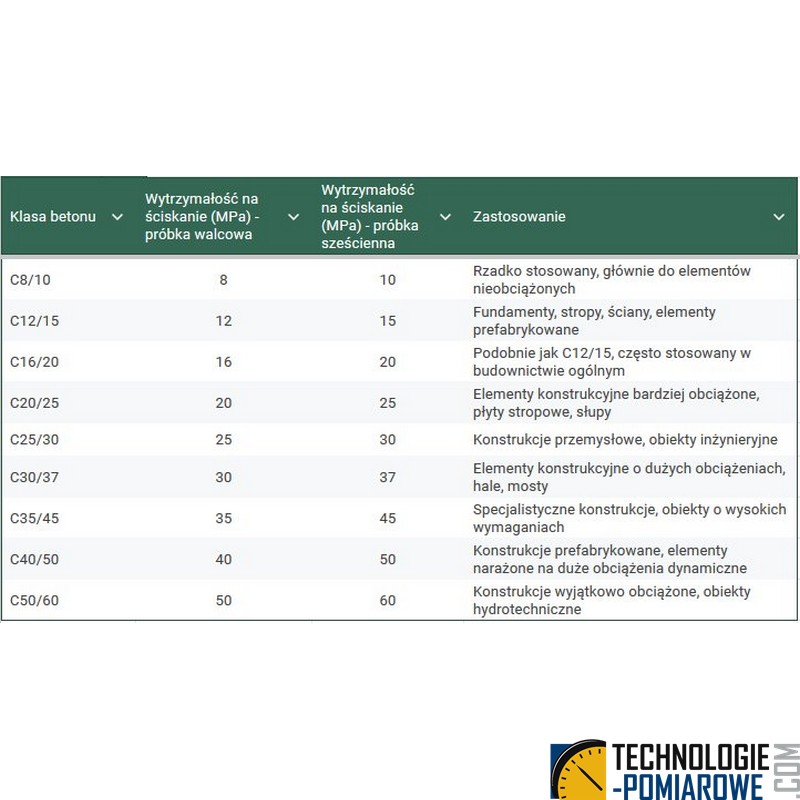

Wytrzymałość betonu na ściskanie - tabela

Wytrzymałość w jednostkach MPa i odpowiadając im klasa betonu i zastosowanie betonu.

Ocena zgodności betonu z projektem to proces mający na celu sprawdzenie, czy właściwości fizyczne i mechaniczne wykonanego betonu odpowiadają wymaganiom określonym w dokumentacji projektowej. Jest to niezwykle istotne zagadnienie, ponieważ od jakości betonu zależy trwałość i bezpieczeństwo całej konstrukcji.
