Sonda dynamiczna

Sonda dynamiczna do badania gruntu to narzędzie stosowane w dynamicznych badaniach in situ, które pozwala na szybkie oszacowanie właściwości mechanicznych podłoża dzięki wykorzystaniu energii kinetycznej. To podejście polega na uderzaniu sondy specjalnie zaprojektowaną końcówką (często stożkową) przy użyciu spadającego ciężaru, co powoduje jej wnikanie w grunt. Analiza liczby uderzeń bądź głębokości penetracji umożliwia określenie takich parametrów, jak:

• Nośność gruntu: Szacowanie maksymalnego obciążenia, które może wytrzymać grunt bez nadmiernych odkształceń.

• Stopień zagęszczenia: Informacje o zagęszczeniu poszczególnych warstw gruntu.

• Moduł reakcji (sztywność): Ocena, jak grunt reaguje na obciążenia dynamiczne, co jest ważne przy projektowaniu fundamentów i konstrukcji.

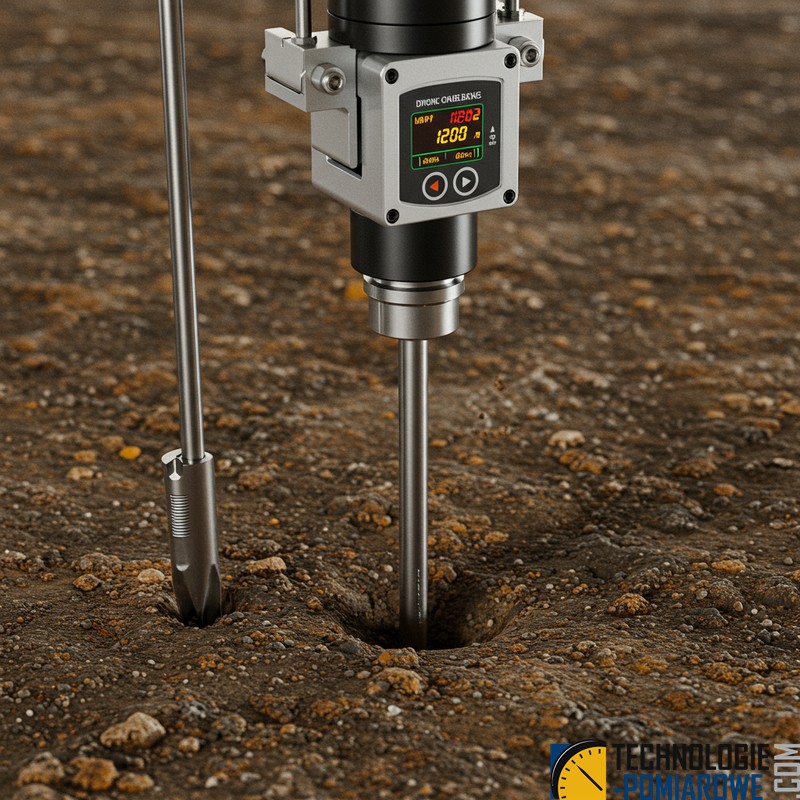

Sonda dynamiczna stożkowa SDS (ang. Dynamic Cone Penetrometer DCP)

Dynamic Cone Penetrometer (DCP), czyli sonda dynamiczna stożkowa SDS, to narzędzie geotechniczne stosowane do oceny właściwości mechanicznych gruntu in situ. Jest to metoda szybka, efektywna i ekonomiczna, która pozwala na określenie takich parametrów jak nośność, zagęszczenie czy wytrzymałość gruntu. DCP jest szczególnie przydatna w projektach budowlanych, drogowych oraz przy ocenie podłoża pod fundamenty.

Sonda dynamiczna stożkowa składa się z:

• Stożkowego czubka (zazwyczaj stalowego), który penetruje grunt.

• Prętów stalowych, które przenoszą energię uderzenia.

• Młota spadającego, który generuje energię kinetyczną.

Podczas testu młot spada z określonej wysokości, uderzając w sondę, co powoduje jej wnikanie w grunt. Rejestruje się głębokość penetracji po każdym uderzeniu, co pozwala na ocenę odporności gruntu na penetrację.

Zasada działania i przebieg pomiaru sondą SDS / DCP

Sondowanie dynamiczne gruntu to metoda badawcza używana w geotechnice do określania właściwości mechanicznych gruntu, jedna z metod badanie zagęszczenia i nośności gruntu

1. Przygotowanie stanowiska:

   • Wybiera się reprezentatywny obszar i oczyszcza miejsce, na którym zostanie przeprowadzony test.

   • Upewnia się, że warunki terenowe są jak najbardziej jednorodne, aby wyniki były miarodajne.

2. Umieszczenie sondy:

   • Sonda dynamiczna, której konstrukcja (np. stożkowy czubek) jest dobrana do specyfiki badanego gruntu, jest ustawiana pionowo na powierzchni podłoża.

   • Zapewnienie dobrego kontaktu sondy z gruntem jest kluczowe dla uzyskania wiarygodnych danych.

3. Wywołanie obciążenia dynamicznego:

   • Specjalnie przygotowany ciężar (często młot spadający z określonej wysokości) uderza w sondę.

   • Każde uderzenie generuje impuls dynamiczny, który powoduje penetrację sondy w grunt o określoną wartość.

4. Rejestracja reakcji gruntu:

   • Mierzy się przemieszczenie sondy (np. w centymetrach lub w jednostce „uderzenia na określoną głębokość”).

   • Wyniki te są następnie korelowane z właściwościami gruntu przy użyciu wcześniej ustalonych metod kalibracyjnych.

5. Interpretacja wyników:

   • Na podstawie uzyskanych danych inżynier może ocenić parametry takie jak nośność czy zagęszczenie gruntu, co ma kluczowe znaczenie przy projektowaniu fundamentów lub ocenie stabilności terenu.

Zalety i ograniczenia metody sondy SDS DCP

Zalety:

• Szybkość pomiaru: Badanie wykonuje się natychmiast na miejscu, co pozwala na szybkie zebranie danych.

• Niskie koszty: Metoda nie wymaga drogich operacji laboratoryjnych, dzięki czemu jest ekonomiczna.

• Łatwa aplikacja: Uproszczona procedura umożliwia stosowanie badania dynamicznego w wielu różnych lokalizacjach.

Ograniczenia:

• Kalibracja i wiarygodność: Dokładność metody zależy od właściwej kalibracji sprzętu oraz stosowania odpowiednich korelacji, co często wymaga potwierdzenia wyników przy użyciu badań statycznych lub laboratoryjnych.

• Wpływ warunków gruntowych: Zmienność warunków (np. wilgotność, obecność warstw o różnych właściwościach) może wpływać na wyniki, co wymaga ostrożnej interpretacji danych.

• Ograniczony zakres badanych parametrów: Dynamiczne sondowanie dostarcza szybkich i ogólnych informacji o gruncie, ale może nie zastąpić szczegółowych analiz wykonanych metodami statycznymi.

Zastosowania i praktyczne znaczenie

Sonda dynamiczna jest szczególnie przydatna przy wstępnych badaniach terenowych, szybkiej ocenie nośności gruntów pod planowane inwestycje oraz monitorowaniu zagęszczenia gruntu podczas realizacji robót budowlanych. Jej szybkie wykonanie umożliwia szybkie podejmowanie decyzji projektowych, co jest kluczowe w dynamicznych projektach inżynieryjnych.

Dynamiczne badania przy użyciu sondy stanowią cenne narzędzie w arsenale geotechnicznym, pozwalając na efektywną ocenę stanu podłoża. Jeśli interesują Cię bardziej zaawansowane aspekty, można zagłębić się m.in. w metody kalibracji wyników lub porównać tę technikę z innymi metodami badania gruntów, takimi jak statyczne próby penetrometryczne czy badania laboratoryjne.

Płyta dynamiczna to urządzenie do badania gruntu, które wykorzystuje dynamiczne obciążenie płyty o określonej powierzchni i masie, aby określić jej ugięcie. Zmiana ugięcia płyty jest następnie wykorzystywana do wyznaczenia właściwości mechanicznych gruntu, takich jak moduł odkształcenia, wskaźnik zagęszczenia lub nośność.
