Sposób użycia

Użytkowanie płyta dynamicznej HMP LFGpro

HMP LFGpro jest bardzo wygodne, ponieważ już na etapie projektowania i rozwoju usunięto możliwość wystąpienia błędnych pomiarów poprzez zastosowanie wewnętrznego systemu weryfikacji danych. Proces pomiarowy przedstawiony po prawej stronie ukazuje prostotę  i szybkość wykonywania pomiarów. Intuicyjne menu jest zrozumiałe dla każdego, nawet bez wcześniejszego szkolenia. Dane pomiarowe mogą być wydrukowane bezpośrednio na miejscu badania. Do każdego punktu w sposób automatyczny zostają przypisane współrzędne GPS.

Zapisane wyniki mogą zostać przeniesione z pamięci płyty dynamicznej na tablet lub komputer przy użyciu Bluetooth, pamięci USB lub kabla w celu dalszej obróbki danych i wydruku profesjonalnych protokołów.

Ustaw urządzenie:

• wypoziomuj miejsce badania
• połóż płytę
• postaw na płycie urządzenie obciążające
• podłącz urządzenie pomiarowe

Pomiar:

• włącz urządzenie, wybierz tryb “Pomiar”
• postępuj zgodnie z instrukcjami na wyświetlaczu
• wykonaj 3 wstępne uderzenia a następnie 3 uderzenia pomiarowe
• po każdym uderzeniu wyświetla się wartość osiadania

Ocena wyników:

• automatyczne obliczanie i wyświetlanie wszystkich danych pomiarowych i wartości współczynnika Evd
• zapis, wydruk lub transfer danych
• pokazywanie danych GPS oraz krzywych po ukończeniu pomiaru

Wyświetlacz :

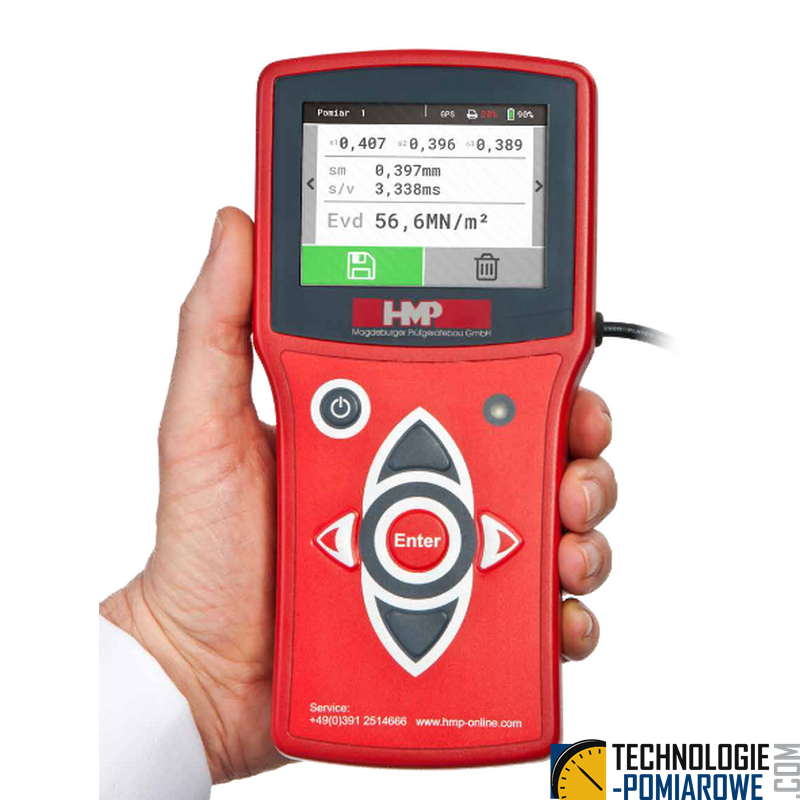

• duży kolorowy wyświetlacz 3,5“
• podświetlenie ekranu z sensorem światła
• doskonała widoczność gwarantowana przy każdej pogodzie
• intuicyjne menu
• wbudowany GPS
• wbudowany Bluetooth
• drukarka termiczna, gniazdo USB
• szybki i wydajny 32-bitowy procesor
• pamięc wewnętrzna – 1000 cykli pomiarowych
• wysoko wydajne litowo-jonowe baterie do wielokrotnego ładowania gwarantują ciągłą gotowość do pracy
• aplikacja HMPtransfer na system IOS/Android do przesyłania danych na telefon lub tablet internetowe oprogramowanie do analizy danych HMPreport chronione hasłem
• dostęp do wyników badań z każdego miejsca w czasie rzeczywistym menu

Dokumentacja

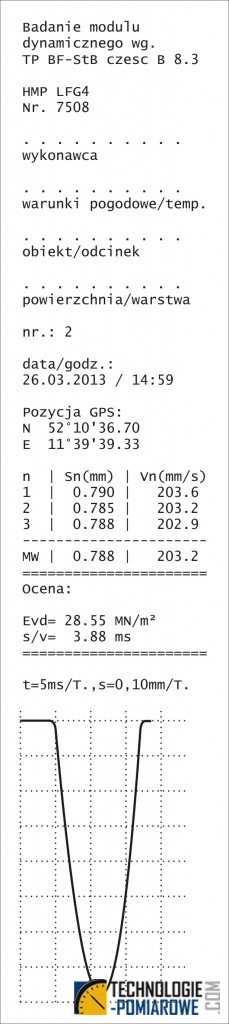

Drukowanie:  Wyniki pomiaru mogą być wydrukowane na miejscu badania przy użyciu termicznej drukarki.

Tworzenie protokołów: Korzystaj z oprogramowania HMPreport do tworzenia profesionalnych protokołów dla każdego pomiaru ze swoim logo i danymi kontaktowymi – gdziekolwiek i kiedykolwiek chcesz. Edytuj dane z chmurze lub na komputerze. Oprogramowanie do przechowywania danych w bazach ułatwia ich wyszukiwanie i edytowanie.

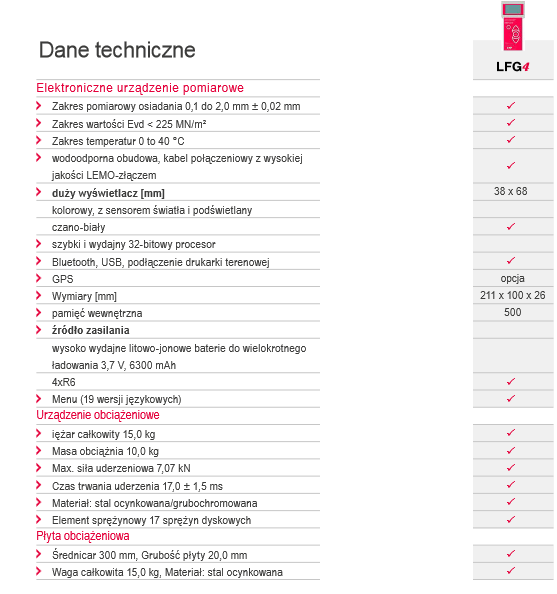

Dane techniczne lekkiej płyty dynamicznej HMP LFG 4

Komputerowy sterownik

Dodatkowymi akcesoriamii, które można dokupić do Płyty Dynamicznej HMP LFG są:

1. Mini drukarka termiczna AP 1300

• mała, szybka, z możliwością uzyskania natychmiastowej dokumentacji
• mobilność dzięki wbudowanemu akumulatorowi 1,8 Ah NiMH
• możliwość doładowania z zasilania sieciowego lub samochodowego

2. Oprogramowanie do analizy wydruków

• Umożliwia transfer danych z rejestratora LFG lub pamięci USB do komputera Użytkownika
• Pozwala na archiwizację oraz opracowywanie pomierzonych wartości osiadania i ugięcia - zapis na dowolnym nośniku elektronicznym
• Wydruk szczegółowych, profesjonalnych protokołów z wykonanych badań wraz z wykresami krzywej osiadania w formacie A4
• Wygodny i czytelny dla użytkownika interfejs w języku polskim

3. Skrzynia do transportu

• Wykonana z drewna, wzmocniona dla bezpiecznego przechowywania HMP LFG w pojeździe, magazynie lub na potrzeby wszelkiego rodzaju transportu
  Wymiary: (Długość x Szerokość x Wysokość) 1182 x 350 x 255 mm
  Waga: 13 kg

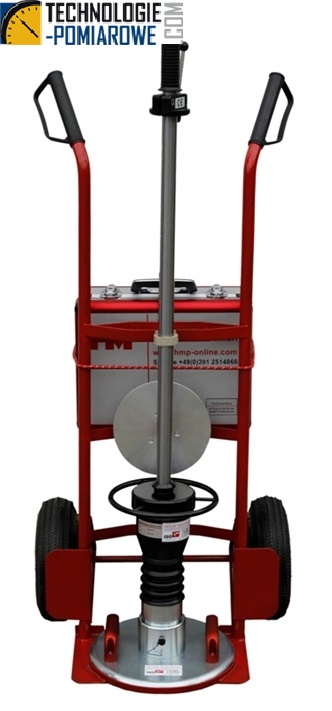

4. Wózek do transportu

• Do bezpiecznego transportu na miejsce badania. Wózek posiada gumowe koła z uchwytami na płytę dynamiczną i dodatkowe akcesoria

5. Podstawka spoczynkowa z magnesem - pozwala na bezpieczne odstawienie prowadnicy

6. Mata gumowa do samokontroli - pozwala na kontrolę pomiarów płyty

7. Bezprzewodowy system GPS

• Umożliwia zapis współrzędnych w pamięci rejestratora oraz ich wydruk w protokole.

Lekka płyta dynamiczna HMP LFG 4

Charakterystyka i zastosowanie HMP LFG 4

Płyta dynamiczna HMP LFG 4 to zaawansowane technologicznie urządzenie pomiarowe stosowane w geotechnice i inżynierii lądowej. Służy do oceny zagęszczenia oraz nośności gruntów i warstw konstrukcyjnych nawierzchni drogowych. Dzięki wykorzystaniu metody dynamicznego obciążenia impulsowego, umożliwia szybkie i precyzyjne określenie dynamicznego modułu odkształcenia Evd. Jest niezastąpionym narzędziem w kontroli jakości prac ziemnych bezpośrednio na placu budowy.

• Zasada działania: Płyta dynamiczna HMP LFG 4 opiera się na generowaniu impulsywnego obciążenia przez swobodny spadek ciężaru na sprężynę. Energia kinetyczna przekształcana jest w obciążenie dynamiczne przenoszone na grunt przez płytę o średnicy 300 mm. Czujniki rejestrują osiadanie gruntu, a na tej podstawie obliczany jest moduł Evd.

Cechy techniczne

• Konstrukcja: Urządzenie składa się z płyty obciążającej, masztu z ciężarem upadowym, czujników przemieszczeń oraz jednostki elektronicznej do analizy danych.

• Zakres pomiarowy: Możliwość pomiaru modułu odkształcenia Evd w zakresie od 15 do 225 MN/m².

• Dokładność: Wysoka precyzja pomiarów dzięki zaawansowanym czujnikom i nowoczesnej elektronice.

• Mobilność: Lekka i kompaktowa konstrukcja ułatwia transport i użytkowanie w różnych warunkach terenowych.

Zastosowania praktyczne

• Kontrola zagęszczenia gruntu: Ocena jakości wykonania nasypów, podsypek, fundamentów czy warstw konstrukcyjnych dróg i lotnisk.

• Budownictwo drogowe i kolejowe: Sprawdzanie nośności warstw podbudowy przed układaniem nawierzchni asfaltowych lub betonowych.

• Infrastruktura przemysłowa: Badanie podłoża pod hale magazynowe, fabryki, terminale logistyczne.

• Hydrotechnika: Kontrola zagęszczenia wałów przeciwpowodziowych, tam, nasypów ziemnych.

• Budownictwo mieszkaniowe i komercyjne: Weryfikacja parametrów gruntów pod budynki wielokondygnacyjne, parkingi podziemne.

Zalety stosowania płyty dynamicznej HMP LFG 4

• Szybkość pomiaru: Wyniki dostępne są natychmiast po wykonaniu testu, co pozwala na bieżącą kontrolę i korektę prac ziemnych.

• Prosta obsługa: Intuicyjny interfejs i łatwa procedura pomiarowa umożliwiają obsługę urządzenia nawet przez mniej doświadczony personel.

• Powtarzalność wyników: Wysoka precyzja i niezawodność pomiarów dzięki zaawansowanej technologii.

• Bezpieczeństwo: Ergonomiczna budowa zapewnia komfort i bezpieczeństwo użytkowania.

• Zgodność z normami: Urządzenie spełnia wymagania norm krajowych i międzynarodowych, w tym PN-EN 1997-2 oraz wytycznych TP BF-StB Part B 8.3.

Procedura pomiarowa Płytą dynamiczną HMP LFG 4

• Przygotowanie stanowiska:

  • Oczyścić i wyrównać powierzchnię gruntu w miejscu pomiaru.

  • Upewnić się, że podłoże jest reprezentatywne dla badanej warstwy.

• Kalibracja urządzenia:

  • Włączyć jednostkę sterującą i przeprowadzić kalibrację zgodnie z instrukcją producenta.

  • Sprawdzić prawidłowe działanie czujników i elektroniki.

• Wykonanie pomiaru:

  • Ustawić płytę obciążającą na przygotowanym podłożu.

  • Zamontować maszt z ciężarem upadowym.

  • Wykonać serię trzech uderzeń ciężaru z określonej wysokości.

  • Po każdym uderzeniu rejestrowane jest osiadanie gruntu.

• Analiza wyników:

  • Jednostka elektroniczna automatycznie oblicza wartość Evd.

  • Porównać uzyskane wartości z wymaganiami projektowymi lub normatywnymi.

  • W razie potrzeby podjąć działania korekcyjne.

Dodatkowe funkcje i możliwości

• Pamięć wewnętrzna: Urządzenie umożliwia zapis wielu pomiarów, co jest pomocne przy dokumentacji i analizie danych.

• Łączność: Opcja przesyłania danych do komputera lub urządzeń mobilnych przez port USB lub technologię Bluetooth.

• Oprogramowanie: Dedykowane aplikacje pozwalają na dalszą obróbkę danych, tworzenie raportów, wykresów i archiwizację wyników.

Konserwacja i bezpieczeństwo

• Konserwacja:

  • Regularnie czyścić urządzenie z zabrudzeń i kurzu.

  • Sprawdzać stan techniczny elementów mechanicznych i elektronicznych.

  • Przechowywać w suchym miejscu, chroniąc przed wilgocią i uszkodzeniami.

• Bezpieczeństwo użytkowania:

  • Przestrzegać instrukcji obsługi oraz zasad BHP.

  • Upewnić się, że operator jest przeszkolony w zakresie obsługi urządzenia.

  • Podczas pracy unikać bezpośredniego kontaktu z ruchomymi elementami urządzenia.

Praktyczne wskazówki

• Warunki pomiaru: Unikać wykonywania pomiarów w ekstremalnych warunkach atmosferycznych, takich jak silny deszcz czy mróz, które mogą wpłynąć na dokładność wyników.

• Interpretacja wyników: Warto konsultować uzyskane dane z inżynierem geotechnikiem w celu prawidłowej interpretacji i zastosowania w praktyce.

• Regularne kalibracje: Dla zachowania wysokiej precyzji pomiarów zaleca się regularne kalibracje urządzenia zgodnie z zaleceniami producenta.

Zastosowanie w nowoczesnym budownictwie

• Optymalizacja procesów budowlanych: Dzięki szybkiej ocenie zagęszczenia gruntu możliwe jest efektywne planowanie harmonogramu prac i unikanie opóźnień.

• Zrównoważone budownictwo: Poprawne zagęszczenie gruntów przekłada się na trwałość konstrukcji, co wpisuje się w ideę zrównoważonego rozwoju i redukcji kosztów eksploatacyjnych.

• Integracja z systemami BIM: Dane z pomiarów mogą być wykorzystywane w modelach informacji o budynku, wspierając procesy zarządzania projektami.

» Lekka.plyta.dynamiczna.HMP.LFG.4.ulotka.pdf
