Płyta do badania zagęszczenia gruntu

Wersja do druku Poleć znajomemu

Płyta do badania zagęszczenia gruntu jest narzędziem stosowanym w inżynierii geotechnicznej do oceny nośności oraz stopnia zagęszczenia podłoża gruntowego i warstw konstrukcyjnych nawierzchni drogowych. Badanie to jest kluczowe w kontroli jakości robót ziemnych, zapewniając odpowiednie parametry wytrzymałościowe i trwałość konstrukcji budowlanych. Najczęściej stosowana jest płyta typu lekkiego, tzw. lekka płyta dynamiczna.

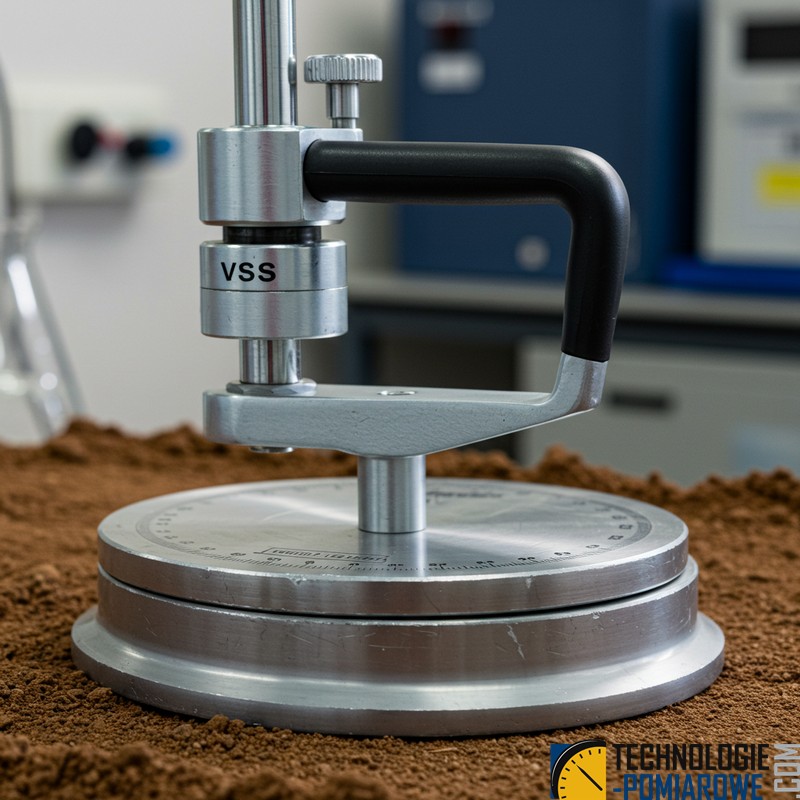

Płyta do badania zagęszczenia gruntuRodzaje płyt do badań zagęszczenia

Płyta statyczna (VSS)

  • Opis: Umożliwia ocenę statycznego modułu odkształcenia gruntu (Ev) poprzez pomiar osiadania pod wpływem stopniowo przyłożonego obciążenia.

  • Zastosowanie: Kontrola zagęszczenia podłoża pod fundamenty, drogi, nasypy.

Płyta dynamiczna (LPD, LWD)

  • Opis: Pozwala na szybkie określenie dynamicznego modułu odkształcenia (Evd) gruntu za pomocą krótkotrwałych impulsów obciążeniowych.

  • Zastosowanie: Szybka kontrola zagęszczenia warstw konstrukcyjnych podczas budowy dróg, lotnisk, placów składowych.

Płyta statyczna (VSS)

Opis urządzenia

  • Płyta obciążająca: Stalowy krążek o średnicy 300 mm lub 600 mm.

  • Urządzenie obciążające: Zestaw ciężarów lub siłownik hydrauliczny pozwalający na stopniowe przyłożenie obciążenia.

  • Przyrządy pomiarowe: Czujniki przemieszczeń (induktometry) o wysokiej precyzji.

  • Układ reakcyjny: Pojazd o odpowiedniej masie lub rama obciążająca zapewniająca przeciwwagę dla przyłożonego obciążenia.lekka płyta dynamiczna VSS

Metodyka badania

  1. Przygotowanie powierzchni:

    • Wyrównanie terenu i usunięcie luźnych elementów.

    • Ustawienie płyty na badanej powierzchni.

  2. Obciążanie:

    • Przyłożenie obciążenia w trzech cyklach: obciążanie, odciążanie, ponowne obciążanie.

    • Stopniowe zwiększanie obciążenia do maksymalnej wartości, zwykle 0,1 MPa dla płyt o średnicy 300 mm.

  3. Pomiary:

    • Rejestrowanie osiadań przy każdym stopniu obciążenia.

    • Prowadzenie pomiarów aż do ustabilizowania się osiadania (przyrost <0,02 mm/min).

Obliczenia

  • Moduł odkształcenia Ev1 i Ev2:

Ev=1,5r(p2p1)s2s1E_v = frac{1{,}5 cdot r cdot (p_2 - p_1)}{s_2 - s_1}

gdzie:

  • EvE_v – moduł odkształcenia [MPa],

  • rr – promień płyty [mm],

  • p1,p2p_1, p_2 – obciążenia [MPa],

  • s1,s2s_1, s_2 – osiadania [mm].

  • Wskaźnik odkształcenia Ev2Ev1frac{E_{v2}}{E_{v1}}:

    • Informuje o stopniu zagęszczenia i jakości podłoża.



Płyta dynamiczna (LPD, LWD)

Opis urządzenia

  • Płyta obciążająca: Stalowy dysk o średnicy 300 mm.

  • Masa udarowa: Ciężar (ok. 10 kg) spadający z określonej wysokości, generujący impuls obciążeniowy.

  • Czujnik przemieszczeń: Rejestruje ugięcie podłoża pod wpływem dynamicznego obciążenia.

  • Jednostka sterująca: Urządzenie elektroniczne obliczające dynamiczny moduł odkształcenia Evd.

Metodyka badania

  1. Przygotowanie podłoża:

    • Usunięcie nierówności i luźnych cząstek.

    • Ustawienie płyty bezpośrednio na powierzchni gruntu.

  2. Przeprowadzenie badania:

    • Wykonanie kilku uderzeń wstępnych w celu zapewnienia pełnego kontaktu płyty z podłożem.

    • Rejestracja ugięć podczas kolejnych uderzeń pomiarowych.

Obliczenia

  • Dynamiczny moduł odkształcenia Evd:

Evd=kσ0wE_{vd} = k cdot frac{sigma_0}{w}

gdzie:

  • EvdE_{vd} – dynamiczny moduł odkształcenia [MPa],

  • kk – współczynnik aparaturowy,

  • σ0sigma_0 – maksymalne naprężenie kontaktowe [kPa],

  • ww – maksymalne ugięcie [mm].



Normy i standardy

  • PN-EN 1997-2:2009 – Eurokod 7: Projektowanie geotechniczne – Część 2: Rozpoznanie i badanie podłoża gruntowego.

  • PN-S-02205:1998 – Drogi samochodowe – Roboty ziemne.

  • TPBF – 1/2009 – Techniczne wytyczne badań płytą dynamiczną.



Zastosowanie w praktyce

  • Budownictwo drogowe i kolejowe:

    • Kontrola zagęszczenia warstw konstrukcyjnych nasypów, podbudów, podłoża gruntowego.

  • Budownictwo kubaturowe:

    • Ocena nośności podłoża pod fundamenty budynków, posadzki przemysłowe.

  • Infrastruktura lotniskowa:

    • Badanie parametrów wytrzymałościowych podłoża pod pasy startowe i drogi kołowania.

  • Inne obszary:

    • Sprawdzanie zagęszczenia gruntu wokół instalacji podziemnych (rury, kanały).

    • Kontrola jakości w trakcie budowy wałów przeciwpowodziowych.



Zalety i ograniczenia metod

Płyta statyczna:

  • Zalety:

    • Dokładne odwzorowanie warunków obciążenia statycznego.

    • Powszechnie akceptowana metoda w normach i specyfikacjach technicznych.

  • Ograniczenia:

    • Czasochłonność badania.

    • Wymagany ciężki sprzęt (układ reakcyjny).

Płyta dynamiczna:

  • Zalety:

    • Szybkość i mobilność – możliwość wykonania wielu pomiarów w krótkim czasie.

    • Niewielkie gabaryty i łatwość obsługi.

  • Ograniczenia:

    • Mniejsza głębokość wpływu (badanie dotyczy głównie górnej warstwy gruntu).

    • Wpływ czynników zewnętrznych (np. wilgotność, temperatura) na wyniki.



Procedury kalibracji i weryfikacji

  • Kalibracja urządzeń:

    • Regularna kalibracja zgodnie z wytycznymi producenta.

    • Sprawdzenie czujników, masy udarowej, elementów mechanicznych.

  • Weryfikacja wyników:

    • Porównanie wyników z wartościami referencyjnymi.

    • W razie wątpliwości zastosowanie metod alternatywnych (np. badanie aparatem Proctora).



Czynniki wpływające na wyniki badań

  • Wilgotność gruntu:

    • Zbyt wysoka lub niska wilgotność może zafałszować wyniki.

    • Zaleca się prowadzenie badań w optymalnych warunkach wilgotnościowych.

  • Temperatura otoczenia:

    • Ekstremalne temperatury mogą wpływać na właściwości gruntu oraz urządzeń pomiarowych.

  • Stan powierzchni:

    • Nierówności, luźne cząstki, obecność kamieni mogą wpływać na dokładność pomiarów.

Płyty do badania zagęszczenia gruntu stanowią niezbędne narzędzie w kontroli jakości prac ziemnych i fundamentowych. Wybór odpowiedniej metody (statycznej czy dynamicznej) zależy od specyfiki projektu, dostępności sprzętu oraz wymagań normatywnych. Zapewnienie prawidłowego zagęszczenia gruntu jest kluczowe dla trwałości i bezpieczeństwa konstrukcji budowlanych.
