Badanie georadarem betonu

Badanie georadarem betonu stanowi zaawansowaną metodę nieniszczących badań diagnostycznych konstrukcji betonowych. Dzięki emisji i analizie impulsów elektromagnetycznych możliwe jest uzyskanie obrazu wewnętrznej struktury betonu, co pozwala na ocenę rozmieszczenia zbrojenia, identyfikację defektów oraz określenie grubości warstwy przykrywającej zbrojenie.

Badanie georadarem betonu wykonujemy na terenie całej Polski.

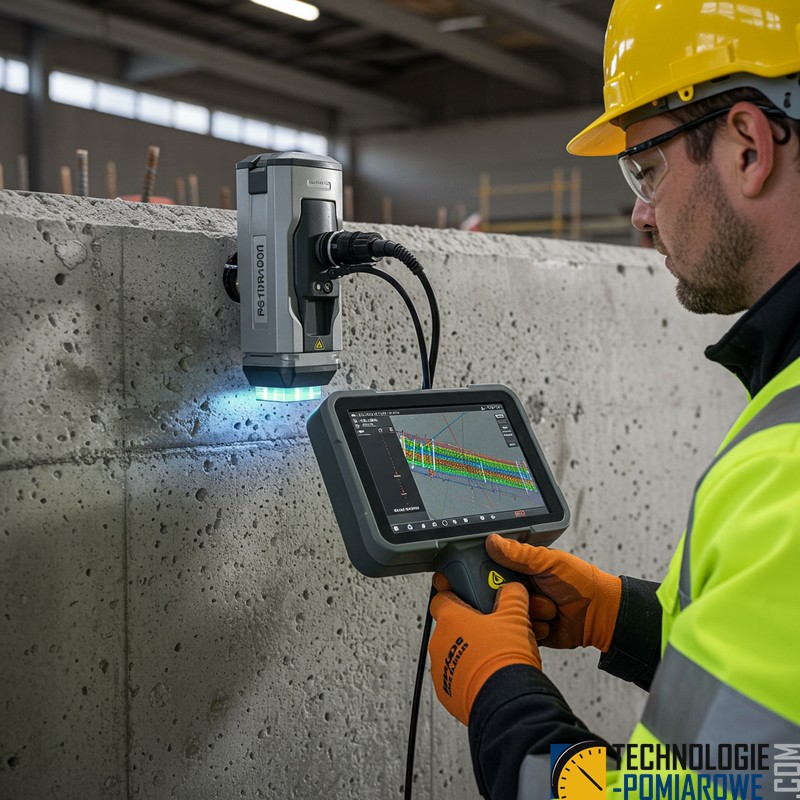

Badanie betonu georadarem

Georadar, czyli Ground Penetrating Radar (GPR), wykorzystuje fale elektromagnetyczne o wysokich częstotliwościach, które penetrują beton. Część tych fal ulega odbiciu od zmian właściwości elektrycznych wewnątrz konstrukcji, takich jak obecność prętów zbrojeniowych, pęknięć, ubytków lub obszarów o różnej porowatości. Odbite sygnały są rejestrowane, a następnie przetwarzane przez specjalistyczne oprogramowanie diagnostyczne, umożliwiające wizualizację wnętrza betonu w postaci map czy przekrojów.

Zasada działania georadaru do betonu

Metoda georadarowa opiera się na następujących etapach:

• Emisja impulsu: Nadajnik generuje krótkie impuls elektromagnetyczny, który rozchodzi się przez beton.

• Odbicie fali: Falę odbijają elementy różniące się przewodnością elektryczną (np. zbrojenie, pęknięcia, zmiany gęstości betonu).

• Rejestracja sygnału: Odbiornik zbiera sygnały powracające do powierzchni.

• Analiza danych: Na podstawie czasu przelotu i amplitudy odbitych impulsów, określa się głębokość, rozmieszczenie oraz wielkość defektów.

Zastosowanie badania georadarowego w diagnostyce elementów i konstrukcji betonowych

Badanie betonu georadarem jest wykorzystywane do:

• Lokalizacji zbrojenia: Pozwala na precyzyjne określenie położenia, odstępów oraz głębokości prętów zbrojeniowych, co jest niezbędne przy weryfikacji zgodności wykonania z dokumentacją projektową.

• Identyfikacji defektów: Umożliwia wykrycie pęknięć, ubytków, obszarów o podwyższonej porowatości czy "miodowej strukturze" betonu.

• Oceny kondycji betonu: Analiza danych pozwala na wstępną ocenę spójności i integralności struktur, co ma kluczowe znaczenie przy planowaniu remontów lub modernizacji konstrukcji.

• Mapowania zmian wewnętrznych: Tworzenie szczegółowych map przekrojowych wnętrza betonu, umożliwiających kompleksową analizę stanu technicznego obiektu.

• Ocena stanu konstrukcji: Badanie georadarowe może być wykorzystywane do oceny stanu konstrukcji przed remontem lub modernizacją.

• Wykrywanie wad i uszkodzeń betonu: Badanie georadarowe może być wykorzystywane do wykrywania wad i uszkodzeń konstrukcji, takich jak pęknięcia, pustki, rysy, korozja zbrojenia, delaminacja i zmiany w gęstości betonu.

• Kontrola jakości betonu: Badanie georadarowe może być wykorzystywane do kontroli jakości betonu podczas jego wylewania i twardnienia.

• Badania archeologiczne: Badanie georadarowe może być wykorzystywane do badań archeologicznych w celu zlokalizowania ukrytych obiektów i struktur.

• Inwentaryzacja i rozpoznanie struktury betonu i konstrukcji żelbetowej.

Korzyści i ograniczenia metody georadarowej

Korzyści:

• Nieniszczący charakter badania: Pozwala na ocenę struktury betonu bez konieczności ingerencji w konstrukcję.

• Szybkość i efektywność: Umożliwia przeprowadzenie badań na dużych powierzchniach w stosunkowo krótkim czasie.

• Dokładność lokalizacji: Precyzyjne określenie rozmieszczenia zbrojenia i defektów przyczynia się do lepszej diagnostyki i planowania interwencji.

Ograniczenia:

• Wpływ warunków środowiskowych: Wilgotność, skład betonu oraz obecność innych materiałów mogą wpływać na jakość odbieranego sygnału.

• Ograniczona penetracja: W przypadku bardzo gęstych lub wielowarstwowych struktur betonowych dokładność pomiarów może być obniżona.

• Wymagania dotyczące interpretacji: Skuteczna analiza danych wymaga doświadczenia operatora oraz wykorzystania zaawansowanego oprogramowania.

Badanie betonu georadarem jest kluczowym narzędziem diagnostycznym w inżynierii budowlanej, umożliwiającym kompleksową ocenę stanu technicznego elementów i konstrukcji betonowych. Dzięki tej metodzie możliwe jest precyzyjne wykrycie rozmieszczenia zbrojenia, identyfikacja defektów oraz analiza spójności betonu, co stanowi solidną podstawę do planowania interwencji naprawczych lub modernizacyjnych, zwiększających trwałość i bezpieczeństwo obiektu.
