Badanie betonu w konstrukcji

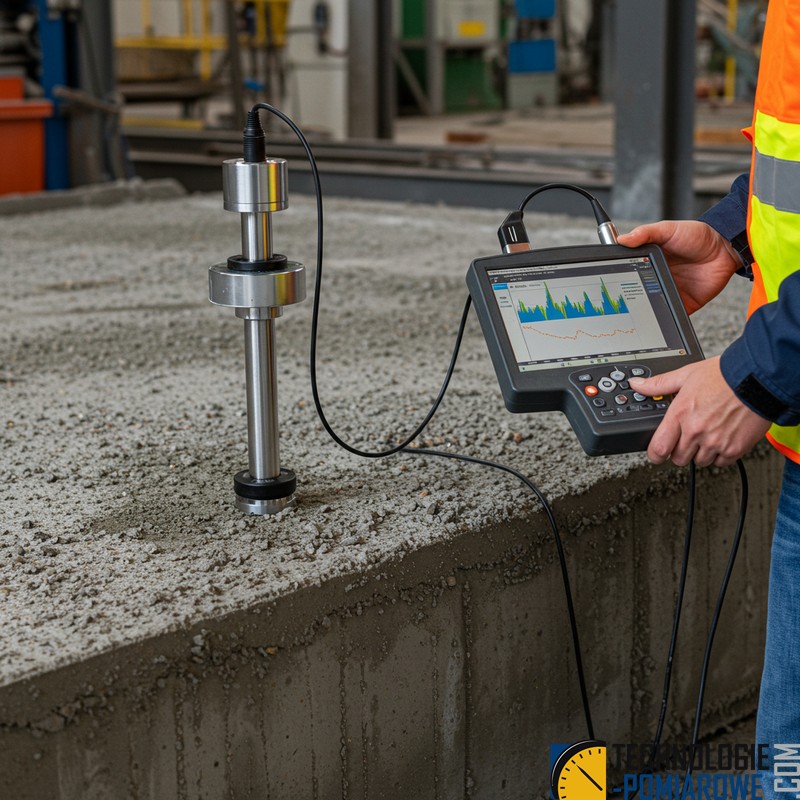

Badanie betonu w konstrukcji metodami nieniszczącymi to inaczej badanie in-situ betonu. Oznacza to badanie betonu w miejscu jego wbudowania, czyli bezpośrednio w istniejącej konstrukcji, bez konieczności pobierania próbek, które mogłyby naruszyć jej integralność.

Badania in situ betonu w konstrukcji

Badania in situ pozwalają na pomiar i ocenę różnych właściwości betonu w konstrukcji, takich jak:

• Wytrzymałość betonu na ściskanie: Określanie wytrzymałości betonu bez konieczności wycinania rdzeni.
• Twardość powierzchniowa: Pomiar twardości betonu za pomocą sklerometru.
• Wilgotność: Określanie zawartości wilgoci w betonie.
• Jednorodność: Identyfikacja potencjalnych wad, takich jak pustki, pęknięcia czy segregacja kruszywa.
• Głębokość karbonatyzacji: Pomiar stopnia karbonatyzacji betonu, co ma wpływ na ochronę zbrojenia przed korozją.

Metody badania in situ betonu

Do najczęściej stosowanych metod nieniszczących w badaniach in situ betonu należą:

• Metoda sklerometryczna (młotek Schmidta): Pomiar twardości powierzchniowej betonu poprzez uderzenie sprężynowym młoteczkiem. Wynik pomiaru (liczba odbicia) jest korelowany z wytrzymałością na ściskanie. Jest to metoda szybka i prosta, ale obarczona pewnym błędem.
• Metoda ultradźwiękowa: Pomiar prędkości rozchodzenia się fali ultradźwiękowej w betonie. Prędkość ta jest zależna od właściwości mechanicznych betonu, takich jak gęstość i moduł sprężystości. Pozwala na ocenę jednorodności betonu i wykrywanie wad wewnętrznych.
• Metoda impulsowa: Pomiar czasu propagacji fali mechanicznej w betonie. Podobnie jak metoda ultradźwiękowa, pozwala na ocenę jednorodności i wykrywanie wad.
• Metoda elektrooporowa: Pomiar rezystywności elektrycznej betonu, która jest zależna od jego wilgotności i mikrostruktury. Pozwala na ocenę stopnia zawilgocenia betonu i jego potencjalnej podatności na korozję.

Zalety i wady badań in situ

Zalety badań in situ:

• Nieniszczący charakter: Brak konieczności naruszania konstrukcji.
• Szybkość i mobilność: Możliwość przeprowadzenia badań w krótkim czasie i w różnych miejscach.
• Możliwość oceny dużych powierzchni: Badanie może obejmować znaczną część konstrukcji.

Wady badań in situ:

• Pośredni charakter pomiarów: Wyniki badań często wymagają korelacji z wynikami badań laboratoryjnych.
• Wpływ czynników zewnętrznych: Na wyniki badań mogą wpływać takie czynniki jak wilgotność, temperatura czy stan powierzchni betonu.

Podsumowując, badania in situ są cennym narzędziem do oceny stanu betonu w istniejących konstrukcjach. Pozwalają na uzyskanie informacji o jego właściwościach bez konieczności niszczenia elementu, co jest szczególnie istotne w przypadku obiektów zabytkowych lub trudnodostępnych. Należy jednak pamiętać o ograniczeniach tych metod i interpretować wyniki z uwzględnieniem specyfiki danej konstrukcji i warunków badania.
