Badanie betonu ultradźwiękami

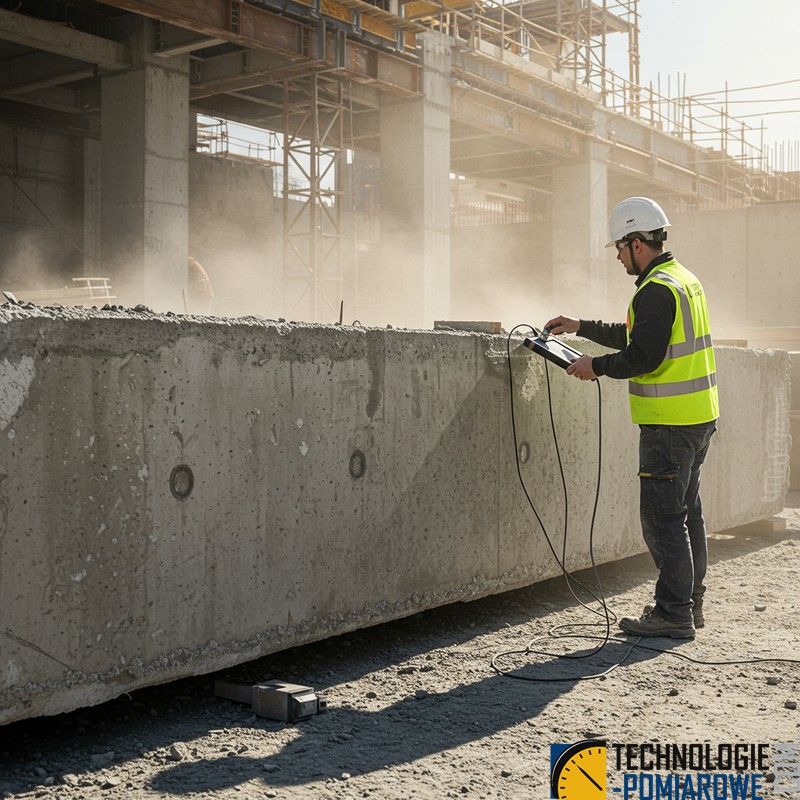

Ultradźwiękowe badanie betonu to nieniszcząca metoda diagnostyczna, która pozwala na ocenę stanu i właściwości materiału betonowego bez konieczności uszkadzania konstrukcji. Zastosowanie tej techniki umożliwia określenie m.in. homogeniczności betonu, wykrycie niedoskonałości wewnętrznych, pęknięć, pustek oraz oszacowanie właściwości mechanicznych poprzez pomiar prędkości propagacji fali ultradźwiękowej. Do pomiarów ultradźwiękowych stosowane urządzenia, to Equotip 540 oraz Metrison Sono M660.

Technologia badani betonu ultradźwiękami

Metoda ta bazuje na emisji impulsów dźwiękowych o wysokiej częstotliwości przez sondę (przetwornik) umieszczoną na powierzchni betonu. Fale te przemieszczają się przez materiał i odbijają się od granic, defektów czy zmienionych stref wewnętrznych. Czas powrotu impulsów (echo) jest rejestrowany przez urządzenie, a na podstawie znanej prędkości fali w betonie można obliczyć grubość elementu. Analiza sygnału umożliwia także identyfikację defektów, takich jak pęknięcia czy pustki. Metoda ultradźwiękowa służy także do ultradźwiękowego badania metalu.

Przygotowanie do badania ultradźwiękowego

• Przed przystąpieniem do pomiarów należy upewnić się, że powierzchnia betonu jest czysta, wolna od zanieczyszczeń oraz luźnych materiałów, co pozwala na uzyskanie wiarygodnych wyników.

• W przypadku obecności powłok powierzchniowych lub częściowej korozji, stosuje się procedury kalibracyjne, które pozwalają „przejść” po warstwie nie wpływającej na właściwości strukturalne betonu.

Procedura wykonania badania ultradźwiękowego

1. Kalibracja urządzenia:

   • Urządzenie, takie jak Metrison Sono M660, jest kalibrowane zgodnie z zaleceniami producenta, aby uwzględnić specyfikę badanego betonu (gęstość, skład, wilgotność).

2. Aplikacja sondy:

   • Przetwornik jest umieszczony na powierzchni betonu razem z odpowiednią ilością środka przewodzącego, który zapewnia efektywny transfer fali ultradźwiękowej.

3. Rejestracja sygnału:

   • Urządzenie rejestruje czas przelotu impulsu oraz analizuje echo odbitego od wnętrza betonu.

4. Interpretacja wyników:

   • Na podstawie rejestrowanych danych oblicza się grubość betonu i identyfikuje defekty wewnętrzne. Wnioski pozwalają ocenić stopień zużycia, spójność materiału oraz ewentualne zagrożenia dla integralności konstrukcji.

Efekty pomiaru oraz wnioski

• Dokładność pomiaru grubości umożliwia weryfikację spójności betonu i wykrycie ewentualnych strat materiałowych.

• Identyfikacja defektów, takich jak pęknięcia, pustki czy niejednorodności, pozwala na wczesne podjęcie działań naprawczych i zapobiega dalszemu pogłębianiu się problemów.

• Wyniki testów ultradźwiękowych pozwalają na tworzenie modeli prognostycznych dotyczących wytrzymałości konstrukcji oraz planowanie prac konserwacyjnych, co przekłada się na długotrwałą niezawodność infrastruktury.

Ultradźwiękowe badanie betonu, realizowane za pomocą urządzeń takich jak Metrison Sono M660, stanowi kluczowe narzędzie w nieniszczącej diagnostyce konstrukcji betonowych. Metoda ta pozwala na precyzyjne określenie grubości, wykrycie niedoskonałości wewnętrznych oraz ocenę stanu technicznego materiału, co jest niezbędne dla efektywnego planowania konserwacji oraz napraw. Wnioski z pomiarów umożliwiają inżynierom dokładne monitorowanie stanu konstrukcji i podjęcie odpowiednich działań naprawczych, co przyczynia się do zwiększenia bezpieczeństwa i wydłużenia żywotności betonu.

Ultradźwiękowe badanie metalu to metoda nieniszcząca (NDT), jest jedną z najważniejszych nieniszczących metod badania metali, pozwalającą na precyzyjną ocenę grubości elementów, wykrywanie defektów wewnętrznych oraz kontrolę spójności materiału bez uszkadzania badanego obiektu. Urządzenie Metrison Sono M660 jest zaawansowanym systemem ultradźwiękowym, które umożliwia wykonywanie takich pomiarów w warunkach in situ, co jest szczególnie przydatne przy konserwacji i ocenie stanu konstrukcji stalowych oraz elementów przemysłowych. Metoda ultradźwiękowa pozwala m.in. na pomiar grubości elementów stalowych pokrytych powłokami ochronnymi, warstwami lakieru i farb.
