Zaprojektowany specjalnie z myślą o pracy w trudnych warunkach. Współpracuje ze wszystkimi głowicami pomiarowymi, stosowanymi do tej pory z urządzeniami serii Pundi Lab / Lab+.

Dostęp do wszystkich funkcji urządzenia poprzez duży, kolorowy ekran dotykowy.

Urządzenie umożliwia pomiar czasu przejścia fali ultradźwiękowej w zakresie 0,1 μs do 7930 μs, obliczania jej prędkości, odległości między przetwornikami, głębokości szczeliny (prostopadłej do badanej powierzchni). Dodatkowy tryb Skanu Liniowego umożliwia ocenę jednorodności, wykrycie pęknięć oraz innych defektów. Możliwość pracy z krzywymi SONREB, pozwalająca na korelację wyników pomiarów ultradźwiękowych z wynikami sklerometrycznymi w celu wyznaczenia wytrzymałości badanego elementu. Zintegrowany stopień wzmocnienia, zapewnia pracę bez dodatkowego wzmacniacza przy użyciu przetworników wykładniczych oraz dłuższych kabli. Możliwość podglądu wyników
oraz graficzny rozkład przejścia fali widoczny bezpośrednio z poziomu urządzenia bez konieczności podłączenia do PC.

Możliwość podpięcia do PC pozwala na śledzenie przebiegu badania dodatkowo na ekranie komputera, a oprogramowanie PL-Link umożliwia obróbkę danych oraz sporządzanie raportów.

Dane techniczne:

• zakres pomiarowy: 0,1 - 7930 μs;
• rozdzielczość: 0,1 μs (<793 μs), 1 μs (>793 μs);
• wyświetlacz: 7" ekran dotykowy 800 x 480 pixeli;
• napięcie impulsowe: UPV 100 - 450 Vpp;
• zakres pasma: 20 - 500 kHz;
• wzmocnienie odbiornika: 1x - 10 000x (0 - 80 dB);
• pamięć wewnętrzna: 8 GB pamięci Flash (ok. 100 000 A-scan);
• zasilanie: akumulator LiPo, 3.6 V, 14.0 Ah;
• czas pracy: >8h (w standardowym trybie pracy);
• temperatura pracy: 0°C - 30°C (pomiary/ładowanie)
• 10°C - 50°C (bez ładowania);
• klasyfikacja IP: IP54;

W komplecie: rejestrator, 2 przetworniki 54 kHz, 2 kable BNC o długości 1,5 m, pasta łącząca, pręt kalibracyjny, przejściówka BNC ładowarka, kabel USB, płyta DVD z oprogramowaniem PL-Link, szelki ułatwiające pracę w terenie, walizka transportowa.

Urządzenie można doposażyć w dodatkowe przetworniki o częstotliwościach od 24 - 500 kHz, przetworniki fali S, przetworniki wykładnicze oraz sondę Pulse Echo 50 kHz.

Gwarancja

• Podzespoły elektroniczne - 24 miesiące
• Podzespoły mechaniczne i elektromechaniczne - 12 miesięcy
• Serwis gwarancyjny i pogwarancyjny w Polsce

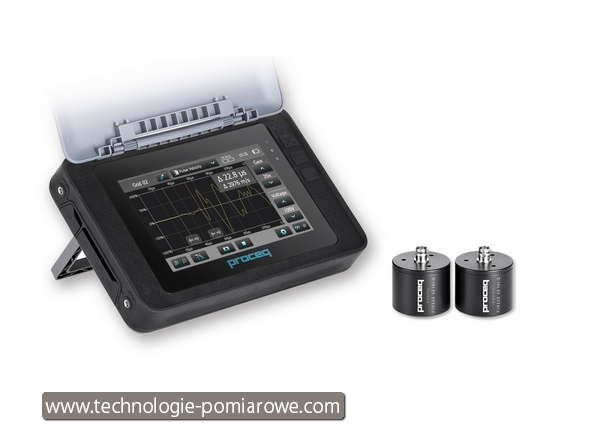

Pundit PL-200 producenta Proceq: Urządzenie do ultradźwiękowego badania elementów betonowych

Pundit PL-200 firmy Proceq to zaawansowane urządzenie służące do nieniszczącego badania elementów betonowych metodą ultradźwiękową. Dzięki możliwości pomiaru metodą transmisji bezpośredniej, półbezpośredniej i powierzchniowej, urządzenie pozwala na dokładną ocenę stanu technicznego konstrukcji betonowych. Zgodność z międzynarodowymi normami, takimi jak EN 12504-4, ASTM C 597-02, BS 1881 Part 203, ISO 1920-7:2004, IS 13311 i CECS 21, gwarantuje wiarygodność i precyzję pomiarów.

Zasada działania Pundit PL-200

Pundit PL-200 wykorzystuje metodę ultradźwiękową, polegającą na generowaniu fal dźwiękowych o wysokiej częstotliwości, które przenikają przez materiał betonowy. Mierząc czas przejścia fali pomiędzy sondami, urządzenie oblicza prędkość propagacji fal w betonie. Analiza tych parametrów pozwala na:

• Ocenę jednorodności betonu: Wykrywanie nieciągłości, pustek, pęknięć i innych defektów wewnętrznych.

• Szacowanie wytrzymałości betonu: Prędkość fal ultradźwiękowych koreluje z wytrzymałością na ściskanie.

• Monitorowanie zmian w czasie: Ocena wpływu czynników środowiskowych i starzenia na właściwości betonu.

Charakterystyka urządzenia Pundit PL-200

Tryby pomiaru

• Transmisja bezpośrednia: Sondy umieszczone są po przeciwległych stronach elementu, co pozwala na najdokładniejsze pomiary prędkości fal.

• Transmisja półbezpośrednia: Sondy są rozmieszczone na sąsiednich powierzchniach elementu pod kątem prostym.

• Transmisja powierzchniowa: Sondy znajdują się na tej samej powierzchni, co umożliwia badanie elementów dostępnych tylko z jednej strony.

Funkcje i możliwości

• Kolorowy ekran dotykowy: Intuicyjny interfejs ułatwia nawigację i ustawienia parametrów pomiaru.

• Zaawansowane oprogramowanie: Umożliwia wizualizację fal ultradźwiękowych w czasie rzeczywistym, zapis danych i ich analizę.

• Łączność: Port USB oraz Bluetooth pozwalają na wygodne przesyłanie danych do komputera lub urządzeń mobilnych.

• Wymienne sondy: Możliwość stosowania różnych sond (24 kHz, 54 kHz i innych) dostosowanych do specyficznych zastosowań.

Zgodność z normami

Urządzenie spełnia wymagania następujących norm:

• EN 12504-4: Badania betonu w konstrukcjach — Ultradźwiękowe badanie prędkości propagacji fal.

• ASTM C 597-02: Standardowa metoda badania prędkości fal ultradźwiękowych w betonie.

• BS 1881 Part 203: Metody badań betonu — Pomiar prędkości fal ultradźwiękowych.

• ISO 1920-7:2004: Badania betonu — Nieniszczące metody badawcze — Prędkość fal ultradźwiękowych.

• IS 13311: Nieniszczące badania betonu — Metody ultradźwiękowe.

• CECS 21: Chińska norma dotycząca metod testowania konstrukcji betonowych.

Zastosowanie

Diagnostyka konstrukcji

• Mosty i wiadukty: Wykrywanie pęknięć, kawern i innych defektów mogących wpłynąć na bezpieczeństwo obiektu.

• Budynki wielokondygnacyjne: Ocena jakości betonu w elementach nośnych, takich jak słupy, belki i stropy.

• Tunele i konstrukcje podziemne: Badanie integralności obudowy tunelu, wykrywanie uszkodzeń spowodowanych działaniem wody gruntowej lub naprężeń.

Kontrola jakości

• Produkcja prefabrykatów: Sprawdzanie jednorodności i wytrzymałości elementów przed ich wbudowaniem.

• Kontrola pożądanych właściwości: Monitorowanie procesu twardnienia betonu i osiągania wymaganej wytrzymałości.

Badania naukowe i inżynierskie

• Analizy laboratoryjne: Badanie właściwości betonu w warunkach kontrolowanych.

• Rozwój nowych materiałów: Ocena wpływu dodatków i domieszek na właściwości akustyczne betonu.

Zalety stosowania Pundit PL-200

• Nieniszcząca metoda: Pozwala na ocenę stanu konstrukcji bez konieczności pobierania próbek lub uszkadzania elementów.

• Wysoka precyzja: Dokładne pomiary czasu przejścia fal ultradźwiękowych zapewniają wiarygodne wyniki.

• Szybkość działania: Natychmiastowe wyniki umożliwiają szybkie podejmowanie decyzji.

• Mobilność i ergonomia: Lekka konstrukcja i trwała obudowa umożliwiają pracę w trudnych warunkach terenowych.

• Wszechstronność: Możliwość dostosowania urządzenia do różnych typów badań dzięki wymiennym sondom i regulowanym ustawieniom.

Specyfikacja techniczna

• Zakres pomiaru czasu: 0,1 µs – 9999 µs

• Rozdzielczość czasu: 0,1 µs

• Zakres prędkości: 100 m/s – 9999 m/s

• Częstotliwość sond: Standardowo 54 kHz (dostępne również inne częstotliwości)

• Wyświetlacz: 7-calowy kolorowy ekran dotykowy TFT

• Pamięć wewnętrzna: 8 GB (możliwość zapisu tysięcy pomiarów)

• Łączność: USB typu C, Bluetooth

• Zasilanie: Akumulator litowo-jonowy (do 8 godzin pracy), możliwość zasilania sieciowego

• Waga: Około 1,5 kg (wraz z akumulatorem)

• Wymiary: 250 mm x 162 mm x 62 mm

Oprogramowanie i funkcje dodatkowe

Pundit Live View

• Analiza w czasie rzeczywistym: Podgląd sygnału ultradźwiękowego na ekranie.

• Funkcje pomiarowe: Automatyczne obliczanie prędkości, współczynnika Poissona, modułu sprężystości i innych parametrów.

• Zarządzanie danymi: Kategoryzacja pomiarów, dodawanie notatek i zdjęć.

Pundit PC Software

• Zaawansowana analiza: Przetwarzanie danych na komputerze, tworzenie raportów, eksport do formatów takich jak CSV czy PDF.

• Aktualizacje oprogramowania: Możliwość aktualizacji firmware'u urządzenia oraz oprogramowania dla nowych funkcji.

Akcesoria i opcje rozszerzenia

• Sondy specjalistyczne: Dostosowane do konkretnych zastosowań, np. sondy o niższych częstotliwościach dla grubych struktur.

• Przetworniki punktowe: Do badań miejsc trudnodostępnych lub o nieregularnych kształtach.

• Żel sprzęgający: Zapewnia optymalne połączenie akustyczne między sondą a powierzchnią betonu.

Podsumowanie

Pundit PL-200 to niezastąpione narzędzie dla inżynierów budowlanych, diagnostów oraz specjalistów ds. kontroli jakości. Dzięki zaawansowanej technologii ultradźwiękowej umożliwia dokładną ocenę stanu konstrukcji betonowych bez ingerencji w ich strukturę. Wszechstronność zastosowań oraz zgodność z międzynarodowymi normami sprawiają, że jest to inwestycja, która przyczynia się do zwiększenia bezpieczeństwa i trwałości obiektów budowlanych.
