Kieszonkowe rozmiary testera są równie dokladne i skuteczne jak tradycyjne duże urządzenia pomiarowe. Analizator chroniony jest przez skórzane etui. Wyniki pomiarów mogą być przechowywane na karcie SD lub w pamięci wewnętrznej. Intuicyjne menu pozwalają nawet niedoświadczonym użytkownikom na rzetelne przeprowadzenie badań ocenę ich wyników.

• wysoka ergonomia użycia

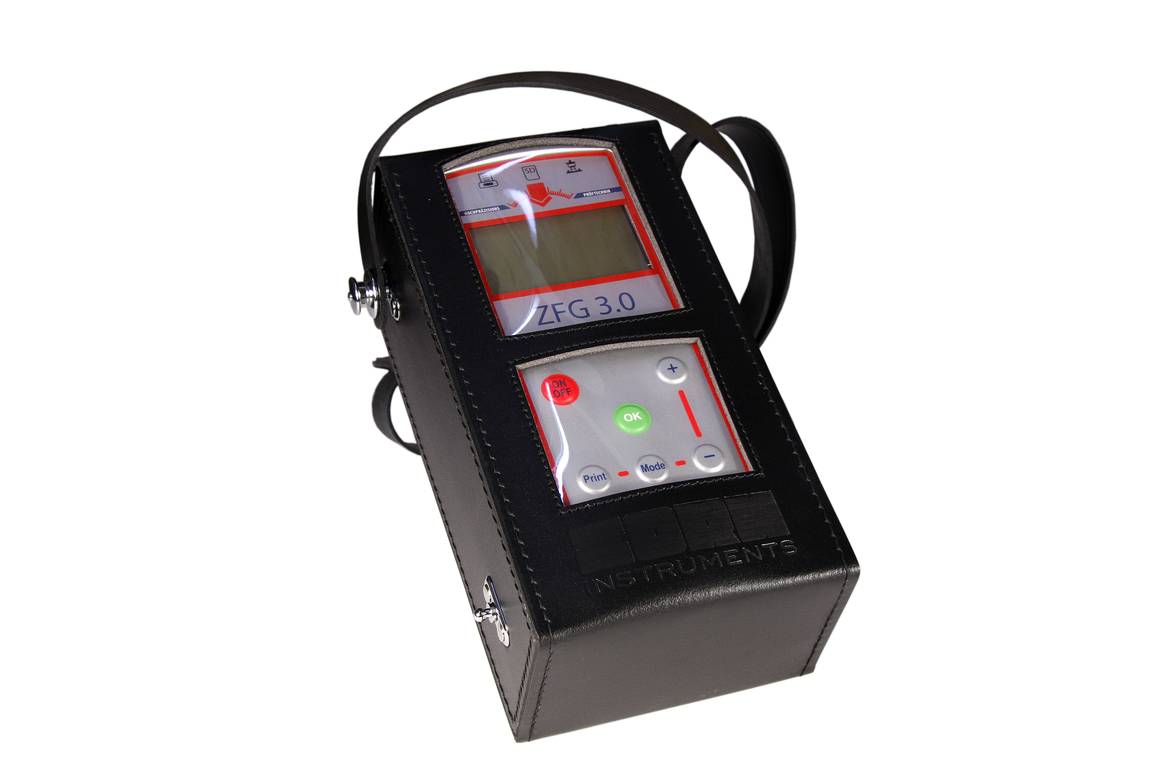

  • tester ręczny w skórzanym etui do zawieszania na szyi
  • tester ręczne z trójkątną rączką (bez toczenia podczas transportu)

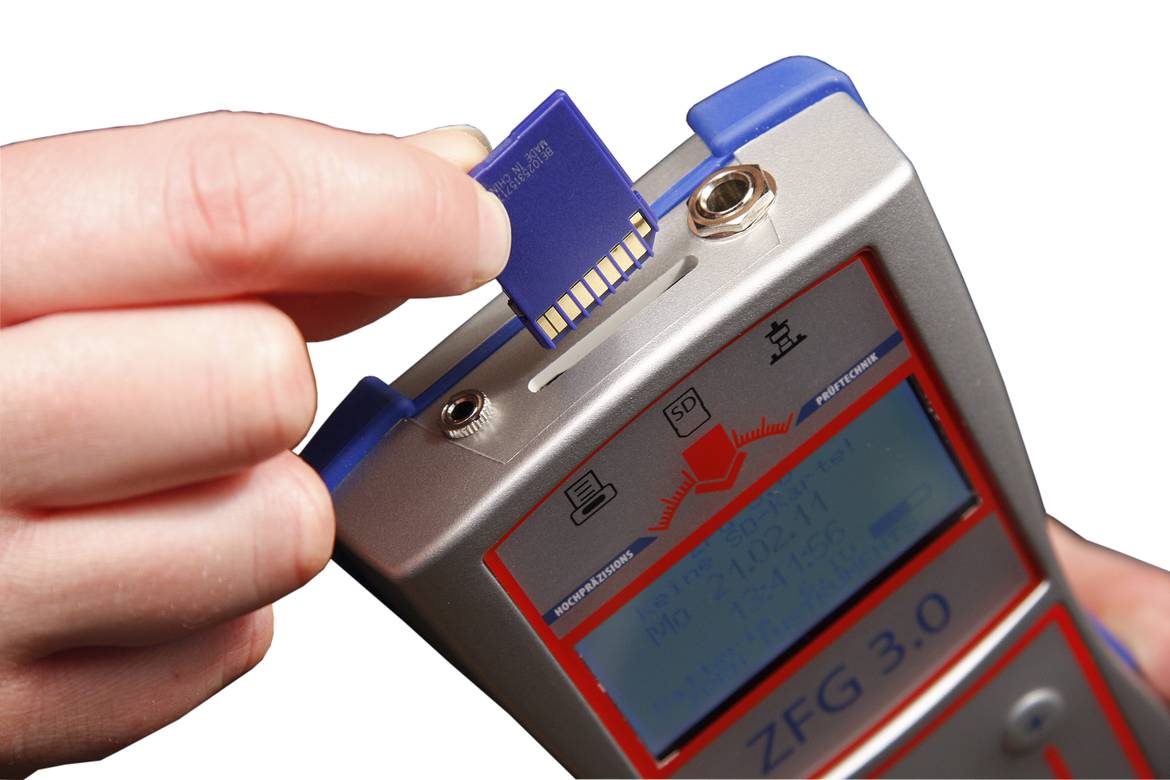

  • tester ręczne z karty pamięci SD
  • tester ręczny ze zintegrowanym przypomnienia kalibracji
  • tester ręczne z autotestu do kontroli funkcji urządzenia
• wysokie parametry użytkowe

  • do 1500 testów z jednym zestawem baterii (4x baterie R6)
  • elastyczna parametryzajca pomiarów
  • wybór dziesięciu języków
  • akustyczne sygnały uruchamiające
  • kontrola wiarygodności
  • automatyczne zapisywanie zebranych danych na karcie SD lub w pamięci wewnętrznej
  • produkt certyfikowany
• wysoka niezawodność

• kompetentną pomoc podczas doboru rozwiązań, technologii i produktów
• hurtową cenę przy większym zakupie
• szybką dostawę dzięki sieci 21 lokalnych magazynów
• pomoc przy przygotowaniu oferty przetargowej i wsparcie podczas realizacji inwestycji
• gwarancję udanej współpracy z rzetelnym i uczciwym partnerem
  • rok założenia firmy - 1990
  • certyfikat ISO

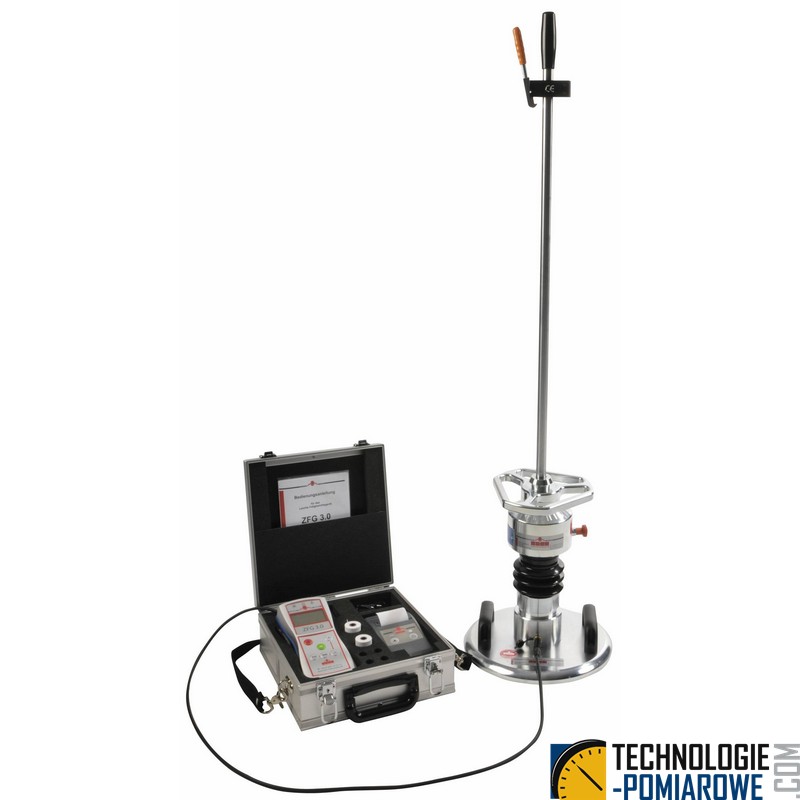

System pomiarowy lekkiej płyty dynamicznej ZORN zawiera:

• płyta pomiarowa ϕ = 300 mm z wbudowanym czujnikiem przyspieszenia
• młot (baba) o masie 10 kg
• prowadnica
• sprężyna
• urządzenia zwalniające

Przyspieszenie rejestrowane na płycie jest przedstawiane numerycznie jako amplituda osiadań każdego pomiaru oraz jako średnia z trzech pomiarów i wynikający z tej średniej moduł dynamiczny E_VD.

Zakres pomiaru 15 - 70 MPa.

Wyposażony w poręczny, prosty w obsłudze, przenośny rejestrator z graficznym wyświetlaczem (oprogramowanie rejestratora w języku polskim) oraz kabel połączeniowy długości 2 m.

Płyta dynamiczna dostarczana jest wraz z kartą pamięci typu SD-2 GB z możliwością zapisu 10 000 pomiarów. W komplecie skórzana torba na rejestrator.

Opcjonalnie, za dopłatą dostępne jest oprogramowanie do obróbki danych i statystycznej analizy wyników, pracującym w środowisku Windows.

Za dodatkową opłatą aparat może posiadać zintegrowany system GPS do określania współrzędnych geograficznych.

W komplecie ładowarka sieciowa 230 V, 50 Hz oraz kabel przyłączeniowy do gniazda zapalniczki samochodowej.

Zasilanie bateriami 4 x R6 AA.

Instrukcja w języku polskim.

Waga: ok. 35 kg.

Cena: Cena płyty dynamicznej zależy od jej wyposażenia.

Płyta dynamiczna to specjalistyczne urządzenie pomiarowe stosowane w dziedzinie geotechniki do badania właściwości mechanicznych gruntów. Jest to instrument wykorzystywany do wykonywania testów dynamicznych, które pozwalają na ocenę nośności i zachowania się gruntu pod wpływem obciążenia dynamicznego.

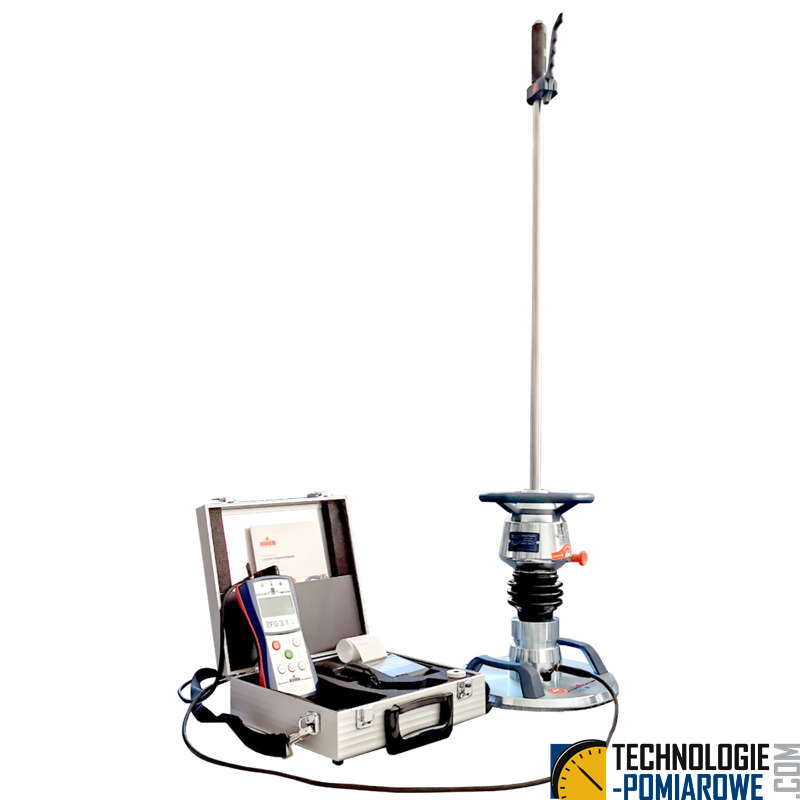

Płyta dynamiczna ZFG 3.1 to nowoczesne urządzenie pomiarowe służące do oceny zagęszczenia i nośności gruntów oraz warstw konstrukcyjnych nawierzchni drogowych. Wykorzystywana jest w geotechnice, budownictwie drogowym i inżynierii lądowej do szybkiego i precyzyjnego określania dynamicznego modułu odkształcenia Evd. Dzięki swojej mobilności i prostocie obsługi, płyta dynamiczna stanowi efektywne narzędzie kontroli jakości prac ziemnych bezpośrednio na placu budowy.

Zasada działania płyty dynamicznej ZFG 3.1

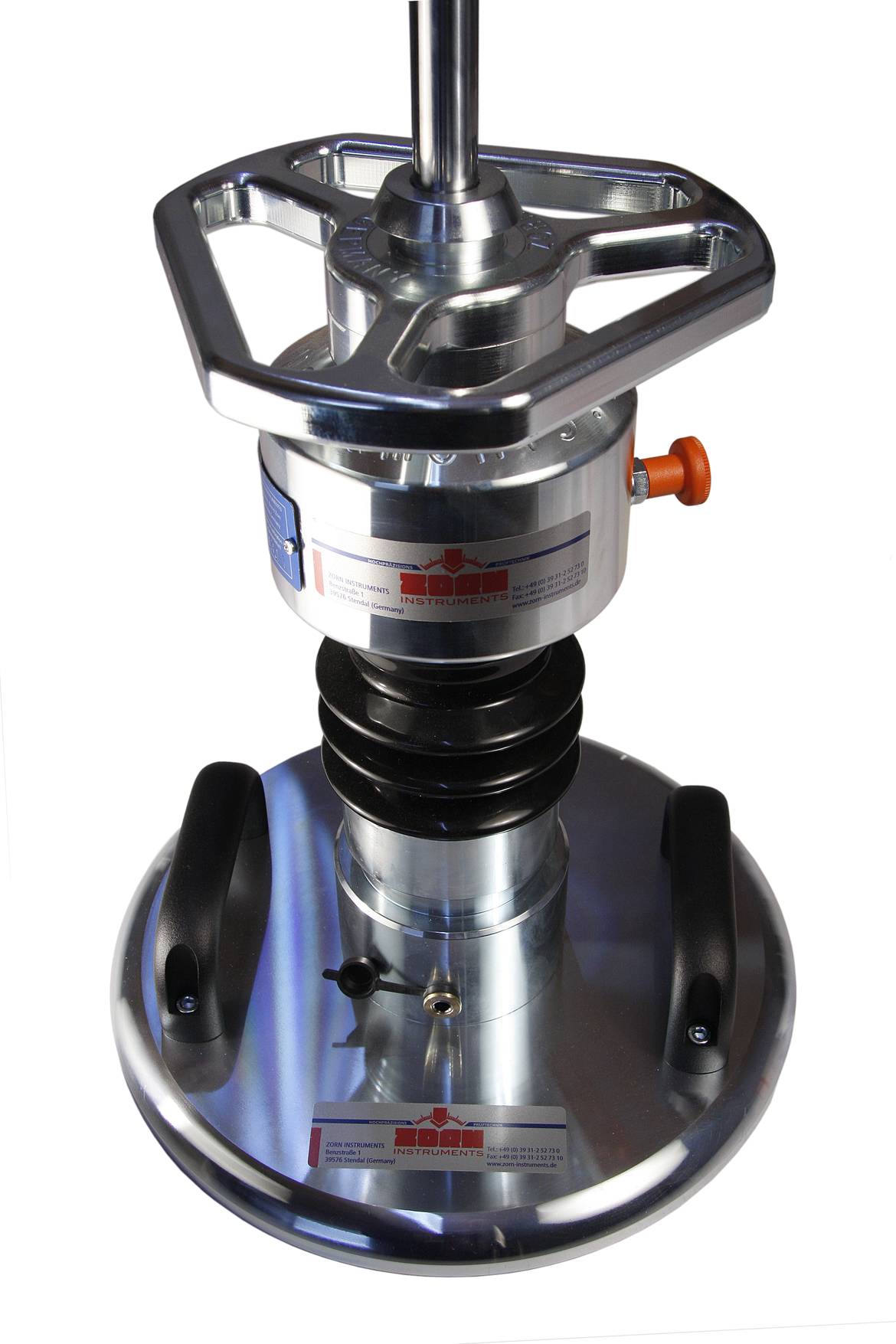

Płyta dynamiczna ZFG 3.1 opiera swoje działanie na metodzie obciążenia impulsowego. Urządzenie składa się z kilku kluczowych elementów:

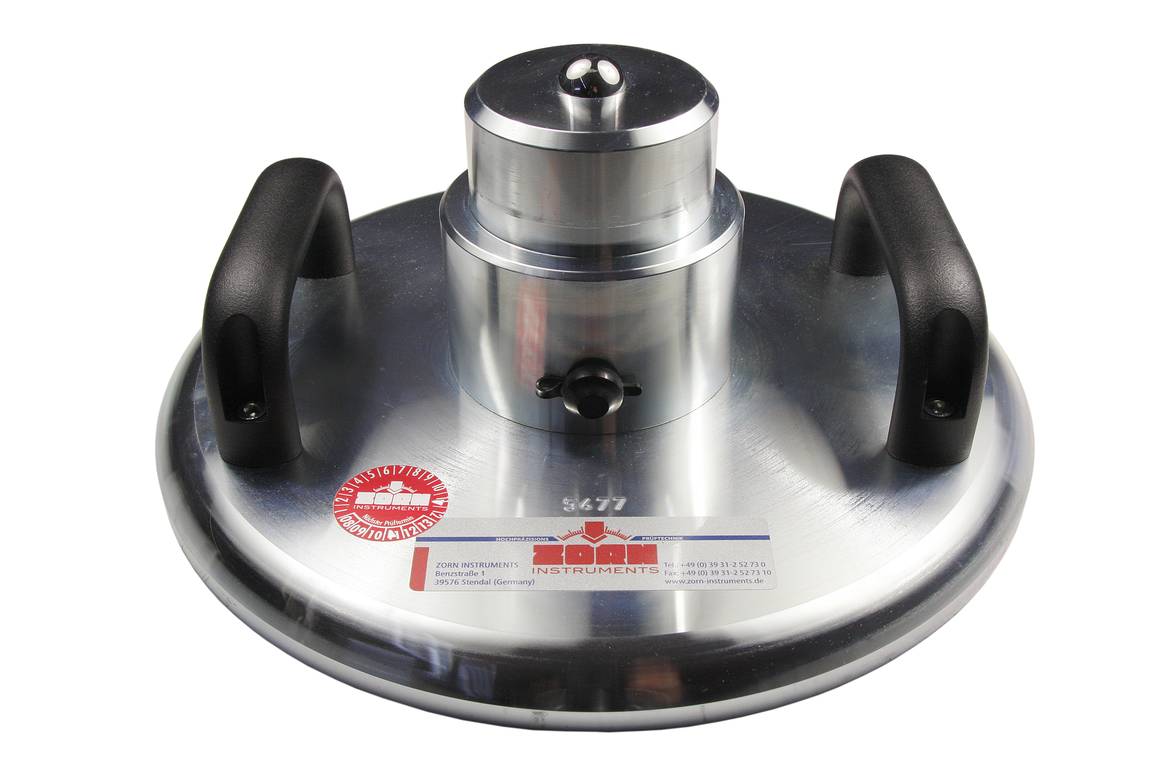

• Płyta obciążająca: O średnicy 300 mm, przekazująca obciążenie na powierzchnię gruntu.

• Maszt z ciężarem upadowym: Ciężar o masie 10 kg, który swobodnie spada z określonej wysokości, generując impuls obciążający.

• Czujnik przemieszczeń: Rejestruje osiadanie gruntu pod wpływem obciążenia.

• Jednostka elektroniczna: Przetwarza sygnały z czujników i oblicza dynamiczny moduł odkształcenia Evd.

Podczas pomiaru ciężar upadowy jest zwalniany z ustalonej wysokości, uderzając w płytę obciążającą. Wywołany w ten sposób impuls siłowy powoduje osiadanie gruntu, które jest rejestrowane przez czujnik. Na podstawie zarejestrowanych danych urządzenie oblicza wartość Evd, która jest miarą sztywności i nośności badanej warstwy.

Zastosowania praktyczne

• Kontrola zagęszczenia gruntu: Ocena jakości wykonanych nasypów, wykopów, warstw podbudowy i podsypek.

• Budownictwo drogowe: Sprawdzenie nośności warstw konstrukcyjnych przed układaniem nawierzchni asfaltowej lub betonowej.

• Budownictwo kolejowe: Kontrola podtorza i nasypów kolejowych.

• Inżynieria lądowa: Badanie fundamentów i podłoża pod konstrukcje inżynierskie, takie jak mosty czy wiadukty.

• Kontrola jakości: Regularne monitorowanie parametrów gruntów w trakcie realizacji inwestycji.

Zalety stosowania płyty dynamicznej ZFG 3.1

• Mobilność i łatwość transportu: Lekka konstrukcja i kompaktowe wymiary pozwalają na wygodne korzystanie z urządzenia w różnych warunkach terenowych.

• Szybkość pomiaru: Wyniki dostępne są bezpośrednio po przeprowadzeniu testu, co pozwala na natychmiastową ocenę jakości prac.

• Precyzja i powtarzalność: Zaawansowana elektronika i dokładne czujniki zapewniają wiarygodność wyników.

• Prosta obsługa: Intuicyjny interfejs i łatwa procedura pomiarowa umożliwiają korzystanie z urządzenia bez specjalistycznego szkolenia.

• Zgodność z normami: Spełnia wymagania norm krajowych i międzynarodowych, m.in. PN-EN 1997-2 oraz wytycznych TP BF-StB Part B 8.3.

Instrukcja użytkowania płyty dynamicznej ZFG 3.1

1. Przygotowanie stanowiska pomiarowego:

   • Wyrównać powierzchnię gruntu w miejscu pomiaru, usuwając luźne materiały i kamienie.

   • Upewnić się, że podłoże jest reprezentatywne dla badanej warstwy.

2. Ustawienie urządzenia:

   • Umieścić płytę obciążającą na przygotowanej powierzchni.

   • Zamocować maszt z ciężarem upadowym na płycie.

   • Podłączyć czujnik przemieszczeń oraz jednostkę elektroniczną.

3. Kalibracja:

   • Włączyć urządzenie i przeprowadzić procedurę kalibracji zgodnie z instrukcją producenta.

4. Wykonanie pomiaru:

   • Podnieść ciężar upadowy do określonej wysokości i zwolnić go, umożliwiając swobodny spadek.

   • Powtórzyć uderzenie trzykrotnie, rejestrując osiadanie gruntu.

5. Odczyt i interpretacja wyników:

   • Po zakończeniu pomiaru urządzenie automatycznie obliczy wartość Evd.

   • Porównać uzyskane wyniki z wymaganiami projektowymi lub normatywnymi.

Dodatkowe informacje

• Pielęgnacja i konserwacja:

  • Po każdym użyciu oczyścić urządzenie z zabrudzeń.

  • Regularnie sprawdzać stan techniczny elementów mechanicznych i elektronicznych.

  • Przechowywać w suchym miejscu, chroniąc przed uszkodzeniami mechanicznymi.

• Szkolenia i certyfikacja:

  • Dla zapewnienia najwyższej jakości pomiarów zaleca się udział w szkoleniach organizowanych przez producenta lub autoryzowanych dystrybutorów.

  • Posiadanie certyfikatu potwierdza kompetencje operatora i zwiększa wiarygodność uzyskiwanych wyników.

Normy i wytyczne

Płyta dynamiczna ZFG 3.1 jest zgodna z następującymi normami i wytycznymi:

• PN-EN 1997-2: Eurokod 7 – Projektowanie geotechniczne – Część 2: Rozpoznanie i badanie podłoża gruntowego.

• DIN 18134: Badanie zagęszczenia i nośności gruntu za pomocą płyty dynamicznej.

Płyty dynamiczne są powszechnie stosowane w geotechnice do projektowania fundamentów, analizy stabilności gruntu, oceny wytrzymałości i inżynierii geotechnicznej. Dają one możliwość przeprowadzenia szybkich i nieinwazyjnych badań, co czyni je wartościowym narzędziem w praktyce inżynierskiej.

» Plyta_dynamiczna_ZFG_3.1_ZORN_eng_.pdf
