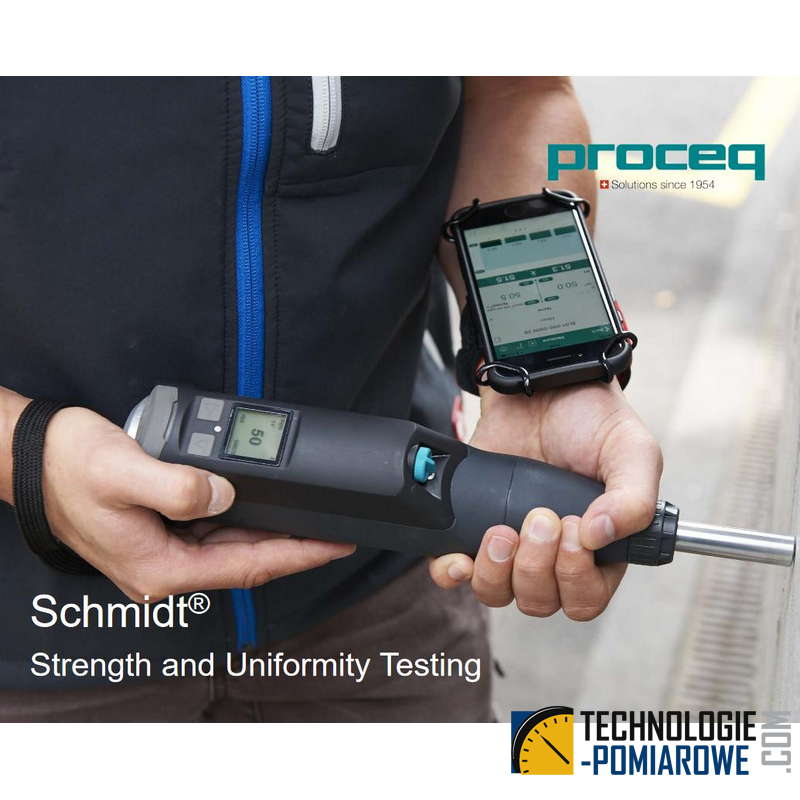

Cyfrowo-analogowy młotek Oryginal Schmidt LIVE typ N wersja OS8000 N

• Energia uderzenia 2,277 Nm, zakres 10 do 70 N/mm².
• Młotek z cyfrowym raportowaniem i udostępnianiem danych za pośrednictwem bezpłatnej aplikacji Android oraz Apple iOS (pracującej na smartfonach z systemem iOS).
• Funkcjonujący także jako samodzielny młotek analogowy (można używać go offline i odczytać wynik z wyświetlacza lub podziałki, jak również wyeksportować dane do aplikacji w terminie późniejszym).
• Pamięć wewnętrzna pozwala na zapisanie do 2000 serii pomiarowych.
• Bluetooth do połączenia z telefonem
• Bezpłatna aplikacja Android oraz iOS pozwala na natychmiastowe przeliczenie liczby odbicia R na wytrzymałość betonu w w N/mm², kg/cm², MPa lub psi, posiada także funkcje statystyki (tryb średniej, mediany).
• Pozwala także tworzyć własne krzywe konwersji.
• Młotek automatycznie wykrywa kierunek uderzenia.

Młotek Schmidta Original Schmidt LIVE OS8000 N

Charakterystyka i zastosowanie

Młotek Schmidta Original Schmidt LIVE OS8000 N to nowoczesne, zaawansowane technologicznie urządzenie do nieniszczącego badania wytrzymałości betonu na ściskanie. Jest to udoskonalona wersja klasycznego młotka Schmidta, wyposażona w funkcje cyfrowe oraz możliwość komunikacji bezprzewodowej. Urządzenie umożliwia szybkie i precyzyjne ocenianie jakości betonu w konstrukcjach budowlanych, co jest kluczowe dla utrzymania bezpieczeństwa i trwałości obiektów.

Zasada działania

Młotek Schmidta typu N działa na zasadzie odbicia sprężyny o określonej energii uderzenia (2,207 Nm) od powierzchni betonu. Mierząc wysokość odbicia tłoka, urządzenie określa liczbę odbicia, która jest skorelowana z wytrzymałością betonu na ściskanie. Wersja LIVE OS8000 N wyposażona jest w zaawansowane czujniki i elektronikę, które umożliwiają precyzyjny pomiar oraz cyfrowe przetwarzanie danych.

Cechy i funkcje urządzenia

• Cyfrowy odczyt i zapis danych: Wbudowany system pomiarowy pozwala na rejestrowanie wyników w czasie rzeczywistym.

• Łączność bezprzewodowa: Dzięki technologii Bluetooth, młotek może komunikować się z urządzeniami mobilnymi, takimi jak smartfony czy tablety, za pomocą dedykowanej aplikacji.

• Aplikacja Original Schmidt Live: Umożliwia analizę danych, tworzenie raportów, geolokalizację pomiarów oraz integrację z systemami zarządzania projektami.

• Trwała konstrukcja: Wykonany z wysokiej jakości materiałów, zapewnia długotrwałe i niezawodne użytkowanie w trudnych warunkach budowlanych.

• Intuicyjna obsługa: Ergonomiczny design i prostota użytkowania sprawiają, że urządzenie jest przyjazne dla użytkownika.

Procedura pomiarowa

• Przygotowanie powierzchni: Powierzchnia betonu powinna być czysta, sucha i pozbawiona luźnych fragmentów. W przypadku chropowatych powierzchni zaleca się ich zeszlifowanie w celu uzyskania równomiernego kontaktu.

• Wykonanie pomiaru:

  • Ustawić młotek prostopadle do powierzchni betonu.

  • Naciągnąć sprężynę poprzez przyciśnięcie urządzenia do betonu.

  • Zwolnić mechanizm uderzeniowy, co spowoduje odbicie tłoka i rejestrację liczby odbicia.

• Rejestracja i analiza danych: Wyniki są automatycznie zapisywane i mogą być przesyłane do aplikacji mobilnej w celu dalszej analizy i tworzenia raportów.

• Interpretacja wyników: Na podstawie uzyskanych liczb odbicia, przy użyciu krzywych kalibracyjnych, określa się wytrzymałość betonu na ściskanie.

Zastosowania praktyczne

• Kontrola jakości betonu: Ocena jednorodności i wytrzymałości betonu w nowych konstrukcjach.

• Diagnostyka istniejących obiektów: Badanie stanu technicznego konstrukcji budowlanych, mostów, tuneli itp.

• Ocena degradacji betonu: Analiza wpływu czynników środowiskowych, takich jak korozja czy karbonatyzacja, na wytrzymałość betonu.

• Badania naukowe i inżynierskie: Wykorzystanie w laboratoriach do badań materiałowych i rozwojowych.

Zalety korzystania z młotka Original Schmidt LIVE OS8000 N

• Wysoka dokładność pomiarów wytrzymałości betonu: Zaawansowana technologia zapewnia wysoką dokładność i powtarzalność wyników. Urządzenie zapewnia wysoką dokładność pomiarów twardości betonu, co pozwala na precyzyjne określenie jakości i wytrzymałości betonowej konstrukcji.

• Mobilność i wygoda: Kompaktowe rozmiary i brak konieczności użycia dodatkowego sprzętu.

• Szybkość działania: Natychmiastowe wyniki pozwalają na bieżącą ocenę stanu betonu.

• Integracja cyfrowa: Możliwość łatwego archiwizowania i udostępniania danych pomiarowych.

• Zgodność z normami: Spełnia wymagania międzynarodowych standardów, takich jak EN 12504-2 i ASTM C805.

Konserwacja i kalibracja

• Regularna kalibracja: Zaleca się przeprowadzanie kalibracji co najmniej raz w roku lub po określonej liczbie uderzeń, aby zapewnić dokładność pomiarów.

• Pielęgnacja urządzenia: Po każdym użyciu należy oczyścić młotek z kurzu i zabrudzeń oraz przechowywać w dostarczanym futerale ochronnym.

• Serwisowanie: W przypadku uszkodzeń mechanicznych lub problemów z elektroniką, skontaktować się z autoryzowanym serwisem producenta.

Podsumowanie

Młotek Schmidta Original Schmidt LIVE OS8000 N to niezastąpione narzędzie w diagnostyce konstrukcji betonowych. Łączy w sobie tradycyjną niezawodność młotka Schmidta z nowoczesnymi rozwiązaniami cyfrowymi, zwiększając efektywność i precyzję badań nieniszczących. Dzięki możliwości integracji z systemami zarządzania danymi, stanowi istotne wsparcie dla inżynierów, kontrolerów jakości i naukowców w codziennej pracy.
