Badanie wytrzymałości betonu na ściskanie metodą nieniszczącą

Badanie wytrzymałości betonu na ściskanie metodą nieniszczącą polega na zastosowaniu urządzeń pomiarowych, które pozwalają na określenie wytrzymałości betonu na ściskanie bez konieczności niszczenia badanego elementu. Nieniszczące badanie wytrzymałości betonu na ściskanie wykonuje się najczęściej za pomocą sklerometru.

Jedną z najczęściej stosowanych metod nieniszczących w badaniach wytrzymałości betonu na ściskanie jest tzw. metoda ultradźwiękowa. W tej metodzie wykorzystuje się specjalne urządzenie, tzw. ultradźwiękomierz, które generuje fale ultradźwiękowe o znanej częstotliwości i prędkości propagacji. Te fale ultradźwiękowe przechodzą przez badany element betonowy i są odbijane przez granice między warstwami betonu oraz przez ewentualne puste przestrzenie lub defekty.

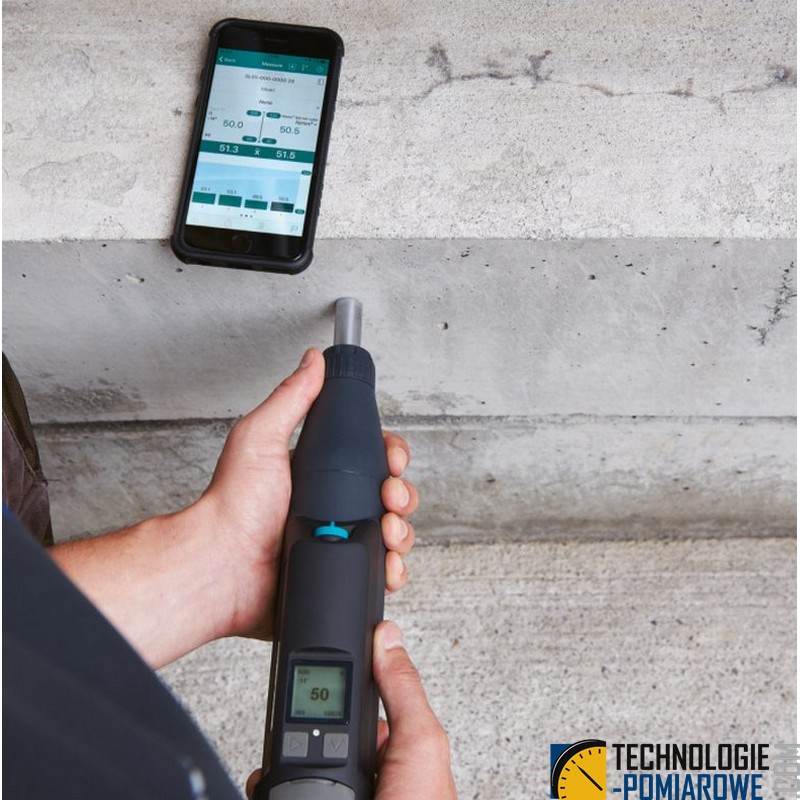

Nieniszczące badanie betonu

W wyniku pomiarów uzyskuje się wartość prędkości fali ultradźwiękowej w badanym elemencie betonowym, która jest ściśle związana z jego wytrzymałością na ściskanie. Korzystając z kalibracji aparatu, można przeliczyć otrzymaną wartość prędkości fali ultradźwiękowej na wartość wytrzymałości betonu na ściskanie.

• Metoda ultradźwiękowa jest jedną z najbardziej precyzyjnych metod nieniszczących do pomiaru wytrzymałości betonu na ściskanie. Ma ona wiele zalet, takich jak szybkość, nieinwazyjność i łatwość wykonania pomiarów, a także możliwość badania dużych powierzchni betonowych w krótkim czasie. Wadą tej metody jest jednak to, że jej dokładność zależy od jakości powierzchni betonowej, co może wprowadzać pewne błędy w wynikach pomiarów.
• Metoda sklerometryczna, zwana także metodą uderzeniową, jest jedną z metod pomiarowych stosowanych w diagnostyce konstrukcyjnej betonowych elementów budowlanych. Polega na pomiarze twardości powierzchni betonu przy użyciu specjalnego narzędzia pomiarowego, zwanego sklerometrem.

Sklerometr to urządzenie, które generuje uderzenie w powierzchnię betonu i mierzy czas propagacji fali dźwiękowej, która powstaje w wyniku uderzenia. Wynik pomiaru twardości betonu jest wyrażany w jednostkach sklerometrycznych, zwanych jednostkami Rileya.

Elektroniczne sklerometry pozwalają na natychmiastowy odczyt wytrzymałości betonu na ściskanie w jednostkach fizycznych, MPa.

Metoda sklerometryczna jest stosunkowo prosta i szybka w wykonaniu, a jednocześnie daje wartościowe informacje na temat twardości betonu. Wyniki pomiarów mogą być wykorzystane do oceny jakości betonu, porównywania różnych partii betonu, a także do oceny zmian twardości betonu w czasie w celu monitorowania stanu technicznego konstrukcji betonowych.

Metoda sklerometryczna ma swoje ograniczenia i nie pozwala na uzyskanie informacji o innych parametrach betonu, takich jak jego wytrzymałość na ścieranie czy odporność na zginanie. Jednak w połączeniu z innymi metodami pomiarowymi, może stanowić ważne narzędzie w diagnostyce betonowych elementów budowlanych.

Literatura:

• Runkiewicz L, Runkiewicz M, Sieczkowski J. Nowe zasady stosowania badań nieniszczących do oceny wytrzymałości
  i jednorodności betonów. Cz. 1.. Builder. (2021);282(1):27-31. https://doi.org/10.5604/01.3001.0014.5921.
• Runkiewicz L, Runkiewicz M, Sieczkowski J. Nowe zasady stosowania badań nieniszczących do oceny wytrzymałości
  i jednorodności betonów Cz. 2.. Builder. (2021);283(2):11-13. https://doi.org/10.5604/01.3001.0014.6350.
